Een koelkast die ook zonder walstroom blijft draaien, gereedschap kunnen gebruiken in een schuur zonder netaansluiting of een camper die meerdere dagen zelfstandig staat: daar begint off grid elektronica uitleg pas echt. Een goed systeem bestaat niet uit één los zonnepaneel of een grotere accu, maar uit componenten die qua spanning, vermogen, kabels en beveiliging op elkaar zijn afgestemd.
De praktische vraag is daarom niet alleen hoeveel stroom u wilt opwekken. U moet weten wanneer u die stroom gebruikt, waar hij wordt opgeslagen en hoe u hem veilig beschikbaar maakt voor 12V-, 24V- of 230V-apparatuur. Wie die energiestroom begrijpt, kiest gerichter en voorkomt een systeem dat op papier ruim lijkt, maar in de praktijk te snel leegloopt of onnodig afschakelt.
Off grid elektronica uitleg: de energiestroom

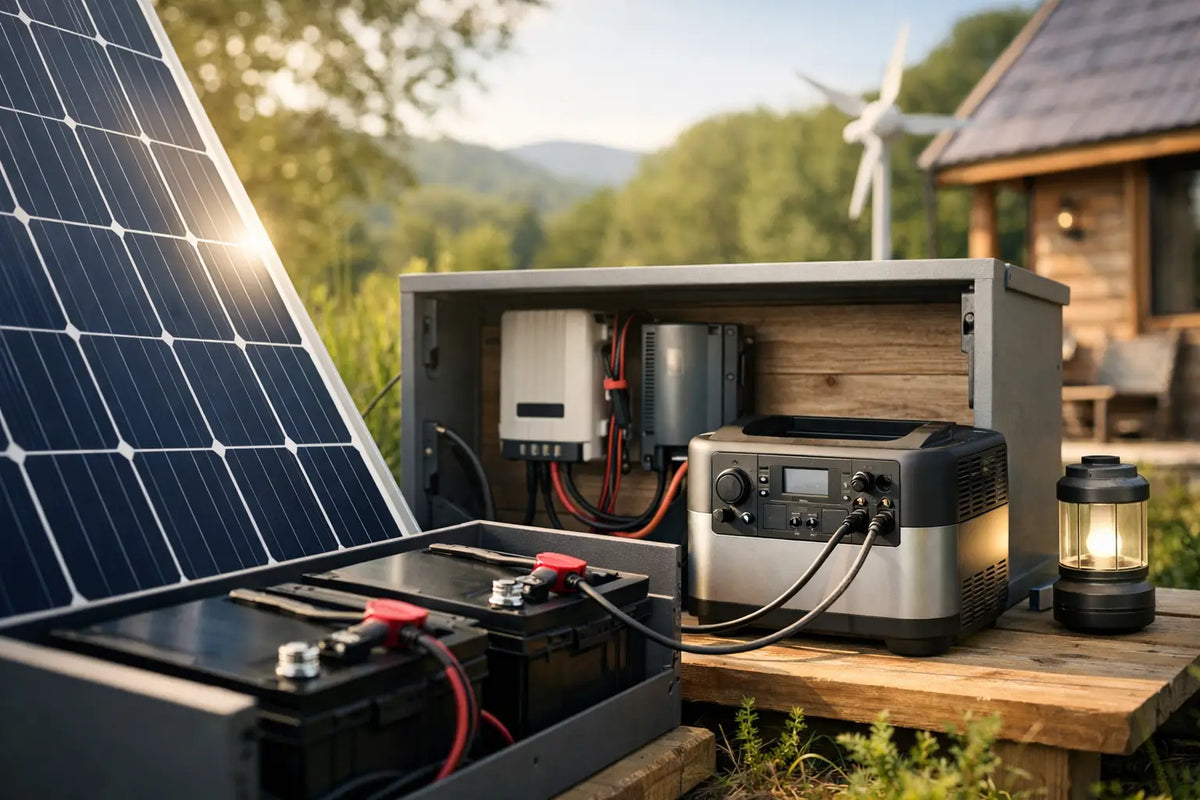

Een zelfstandig energiesysteem volgt meestal dezelfde route. Zonnepanelen of een dynamo leveren energie. Een laadregelaar of DC-DC-lader zet die energie om in een passend laadprofiel voor de accu. De accu slaat de energie op. Verbruikers gebruiken vervolgens gelijkstroom direct uit de accu, of wisselstroom via een omvormer. Monitoring laat zien wat er werkelijk gebeurt.
Dat klinkt overzichtelijk, maar elk onderdeel heeft een eigen taak. Een zonnepaneel laadt een accu niet zomaar veilig rechtstreeks op. Een omvormer maakt wel 230V, maar vergroot ook het verlies en vraagt bij zware apparaten veel accustroom. Een accu kan veel energie bevatten, maar wordt kwetsbaar wanneer hij verkeerd wordt geladen, te diep wordt ontladen of onvoldoende is gezekerd.
Denk daarom vanuit de volledige keten. De capaciteit van de accu bepaalt hoe lang u zonder opwek kunt. Het laadvermogen bepaalt hoe snel die voorraad weer wordt aangevuld. De piekbelasting bepaalt de omvormer, kabeldikte en zekeringen. Monitoring maakt zichtbaar of die aannames kloppen.
Begin bij het verbruik, niet bij het paneel
De meest bruikbare basisberekening is energie per dag, uitgedrukt in wattuur (Wh). Vermenigvuldig het vermogen van een apparaat met het aantal uren dat het draait. Een koelkast van gemiddeld 45 watt die acht uur per etmaal daadwerkelijk koelt, gebruikt ongeveer 360 Wh. Tel verlichting, waterpomp, ventilatie, laptopladers en andere verbruikers daarbij op.
Let op het verschil tussen gemiddeld vermogen en piekvermogen. Een compressor, pomp of elektrisch gereedschap kan bij het starten kort veel meer vermogen vragen. Voor de accu en omvormer telt die piek mee, ook als het gemiddelde dagelijkse verbruik beperkt is. Een waterkoker of inductieplaat kan een compact 12V-systeem bijvoorbeeld zeer snel zwaar belasten.
Reken ook met omstandigheden. In de winter leveren zonnepanelen minder op, bij hoge temperaturen kan een accu anders presteren en op een boot of camper kan schaduw van een mast, dakluik of boom een paneel sterk beperken. Wilt u vooral een weekend zelfstandig staan, dan is een andere buffer passend dan bij permanent gebruik in een tiny house.
De accu is de energiebuffer
De accu wordt vaak gekozen op ampère-uur, maar vergelijk systemen vooral op beschikbare watturen. De spanning doet mee: een 12V-accu van 200Ah bevat op papier ongeveer evenveel energie als een 24V-accu van 100Ah. In beide gevallen is dat circa 2.400Wh, vóór rekening te houden met toegestane ontlading en omzettingsverlies.
Lithium-ijzerfosfaataccu's zijn voor veel off-grid toepassingen een logische keuze door hun bruikbare capaciteit, lage gewicht en hoge laad- en ontlaadprestaties. Wel hebben ze een passend Battery Management System nodig. Dat beschermt de cellen tegen onder meer te hoge of lage spanning en temperatuur. Vooral laden bij lage temperaturen vraagt aandacht, afhankelijk van het accutype en de ingebouwde beveiliging.
AGM- en gelaccu's kunnen nog steeds passend zijn, bijvoorbeeld in bestaande installaties of bij een beperkt budget. Ze zijn echter gevoeliger voor diepe ontlading en leveren doorgaans minder bruikbare capaciteit per nominale ampère-uur. Meng verschillende accutypes, leeftijden of capaciteiten niet zomaar parallel. De onderlinge verschillen zorgen voor ongelijke belasting en een kortere levensduur.
Een 24V-systeem is vaak interessanter zodra de vermogens oplopen. Voor hetzelfde vermogen loopt er dan ongeveer de helft van de stroom vergeleken met 12V. Dat kan kabels, spanningsverlies en warmteontwikkeling beperken. Voor kleine campers en eenvoudige 12V-verbruikers blijft 12V juist praktisch, omdat veel apparatuur daar direct voor beschikbaar is.
Laden uit zon, dynamo en netstroom
Zonnepanelen leveren een wisselend vermogen. Een MPPT-zonnelaadregelaar zoekt voortdurend naar het werkpunt waarop het paneel het meeste vermogen afgeeft en vertaalt dat naar een veilig laadprofiel voor de accu. Dit is vooral nuttig wanneer de paneelspanning duidelijk hoger ligt dan de accuspanning, zoals bij veel moderne zonnepanelen.
De laadregelaar moet passen bij zowel de maximale PV-spanning als de verwachte laadstroom. Kijk niet alleen naar het vermogen van één paneel, maar naar de totale open-klemspanning van panelen in serie. Bij lage buitentemperaturen kan die hoger uitvallen. De maximale ingangsspanning van de regelaar mag nooit worden overschreden.
Laden tijdens het rijden vraagt een andere aanpak. Een DC-DC-lader laadt de huishoudaccu vanuit de startaccu of dynamo met een gecontroleerd profiel. Dat is bij moderne voertuigen met slimme dynamo's vaak noodzakelijk, maar ook bij oudere voertuigen nuttig om kabels, dynamo en accu te ontzien. De lader voorkomt dat een huishoudaccu ongeremd een te hoge laadstroom trekt.
Een acculader op 230V is de praktische aanvulling wanneer u op een camping, in een haven of thuis aan de netspanning staat. Kies een laadprofiel dat bij uw accu past en stem het laadvermogen af op de accucapaciteit en beschikbare walstroom. Te klein laden kost tijd, maar extreem hoog laden is ook niet altijd wenselijk.
Van accustroom naar bruikbare spanning
Veel apparatuur werkt direct op 12V of 24V. Denk aan verlichting, koelboxen, pompen, ventilatoren en bepaalde USB-laders. Rechtstreeks DC-gebruik is efficiënt, omdat er geen omzetting naar 230V nodig is. Kies wel kwalitatieve aansluitingen en houd rekening met spanningsval, vooral bij langere kabeltrajecten.
Een omvormer maakt van accuspanning 230V wisselspanning voor bijvoorbeeld laders, klein gereedschap of keukenapparatuur. Een zuivere sinusomvormer is doorgaans de veilige keuze voor gevoelige elektronica en apparaten met motoren. De juiste maat kiest u op basis van continu vermogen én startpiek. Een omvormer van 1.200W kan voor een laptop en kleine keukenmachine ruim voldoende zijn, maar niet automatisch voor een waterkoker van 2.000W.
Bij 12V vraagt 2.000W aan de accuzijde grofweg 180A of meer, afhankelijk van rendement en accuspanning. Dat stelt hoge eisen aan accu, hoofdzekering, kabeldoorsnede, verbindingen en de afstand tot de omvormer. Een grotere omvormer is dus geen vrijblijvende upgrade. Hij maakt zwaardere belasting mogelijk, maar vergt een systeem dat die belasting veilig kan leveren.
Beveiliging en bekabeling zijn geen bijzaak
Zekeringen beschermen in de eerste plaats de kabel, niet het aangesloten apparaat. Plaats ze daarom zo dicht mogelijk bij de energiebron, zoals de pluspool van de accu. De waarde van een zekering wordt bepaald door de kabeldoorsnede, de maximale stroom van het circuit en de specificaties van het aangesloten component. Een te grote zekering kan een kabel bij een storing onvoldoende beschermen.
Gebruik correcte kabelschoenen, degelijk krimpgereedschap en verbindingen die passen bij de omgeving. Trillingen in een camper, vocht op een boot en temperatuurwisselingen in een buitenopstelling vragen om meer dan een tijdelijke schroefverbinding. Houd accukabels naar een omvormer kort, leg kabels beschermd aan en voorkom scherpe randen of trekbelasting.
Een hoofdschakelaar maakt onderhoud veiliger en helpt bij opslag of storingen. DC-distributie met duidelijke zekeringgroepen houdt een installatie overzichtelijk wanneer er meerdere verbruikers en laadbronnen zijn. Voor 230V-installaties gelden aanvullende eisen voor aarding, aardlekbeveiliging en installatieopbouw. Laat dat deel beoordelen of uitvoeren door iemand met aantoonbare kennis van mobiele of maritieme installaties.
Monitoring voorkomt giswerk
Een voltmeter vertelt slechts een deel van het verhaal. Accuspanning kan tijdens laden of belasting sterk afwijken van de werkelijke resterende capaciteit. Een accumonitor meet de stroom in en uit de accu via een shunt en registreert verbruik, laadstroom, ampère-uren en vaak ook de geschatte state of charge.
Die gegevens maken fouten zichtbaar. Blijkt de accu elke ochtend verder leeg te raken, dan is de dagelijkse opbrengst te laag of het verbruik hoger dan verwacht. Wordt de accu nooit volledig geladen, dan kan de laadbron te klein zijn of staat de laadregelaar verkeerd ingesteld. Bij een systeem met meerdere laadbronnen is centrale monitoring extra waardevol, omdat u ziet welke bron werkelijk bijdraagt.
Voor wie een systeem zelf opbouwt, is dit ook het moment om componenten als één geheel te selecteren. Bij Hetech vindt u de relevante categorieën - van omvormers en laadregelaars tot accumonitors, zekeringen en DC-distributie - in de volgorde waarin ze in een off-grid systeem samenkomen.
Een betrouwbaar off-grid systeem ontstaat niet door de grootste accu of het hoogste paneelvermogen te kiezen. Begin met uw werkelijke verbruik, reserveer capaciteit voor minder zonnige dagen en werk de beveiliging net zo zorgvuldig uit als de energievoorziening. Dan blijft uw installatie niet alleen zelfstandig, maar ook voorspelbaar wanneer u erop bent aangewezen.
