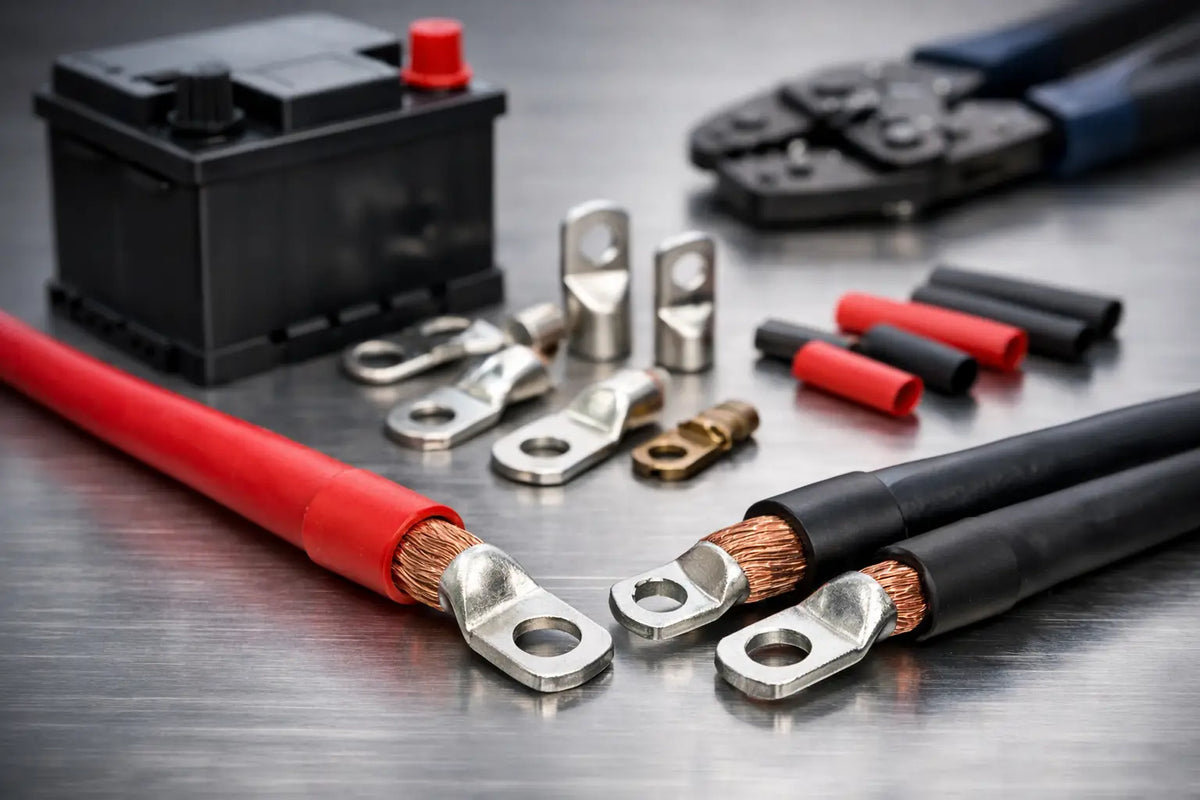

Een accukabel die net niet goed is afgemonteerd, geeft zelden meteen problemen. Vaak begint het met een warm aansluitpunt, wat spanningsverlies of een storing die alleen onder belasting opduikt. Juist daarom zijn kabelschoenen voor accukabels geen detail, maar een bepalend onderdeel van een betrouwbaar DC-systeem in camper, boot, off-grid installatie of werkvoertuig.
Bij accukabels gaat het niet alleen om geleiding, maar ook om mechanische zekerheid. Een verbinding moet hoge stromen aankunnen, trillingen weerstaan en jarenlang goed contact houden. De juiste kabelschoen helpt daarbij. De verkeerde maat of een slechte persing doet precies het tegenovergestelde.
Waarom kabelschoenen voor accukabels zoveel verschil maken
In een off-grid systeem zitten vaak één of meer punten waar veel stroom loopt: tussen accu en omvormer, tussen accu en zekeringhouder, of tussen accu en busbar. Op die trajecten is weerstand de vijand. Zelfs een kleine overgangsweerstand op een accupool of verdeelpunt kan zorgen voor warmteontwikkeling en verlies.
Dat is niet alleen inefficiënt, maar ook onwenselijk voor de levensduur van componenten. Een omvormer die op papier goed is gedimensioneerd, kan in de praktijk toch minder stabiel werken als de kabelverbindingen niet kloppen. Zeker bij 12V-systemen telt elke tiende volt. Hoe lager de systeemspanning, hoe gevoeliger het geheel wordt voor slechte verbindingen.
Een goede kabelschoen doet daarom drie dingen tegelijk. Hij past exact op de kabeldoorsnede, sluit goed aan op het bevestigingspunt en blijft na het persen mechanisch vast zitten. Pas als die drie samen kloppen, heb je een verbinding waar je op kunt bouwen.
Welke maat kabelschoen heb je nodig?
De juiste keuze begint altijd met twee maten: de kabeldoorsnede en de boutgatmaat. Die worden nog regelmatig door elkaar gehaald. De eerste maat slaat op de kabel zelf, bijvoorbeeld 16 mm2, 25 mm2, 35 mm2 of 50 mm2. De tweede maat gaat over het oog van de kabelschoen, bijvoorbeeld M6, M8 of M10.
Een kabel van 25 mm2 vraagt dus om een kabelschoen die geschikt is voor 25 mm2 kabel, maar het oog moet ook passen op het aansluitpunt. Op een accupool met M8-stud gebruik je geen M6-oog, ook niet als de kabelmaat wel goed is. Andersom geldt hetzelfde: een perfect passend oog heeft weinig waarde als de kabel in de huls te veel speling heeft.
In de praktijk is dit waar veel fout gaat. Er wordt gekeken naar de boutmaat, niet naar de kabeldoorsnede. Of men kiest een iets te ruime kabelschoen omdat de kabel daar "ook wel in past". Dat lijkt handig, maar geeft vaak een minder compacte persing en daarmee een minder betrouwbare verbinding.
Let op de opbouw van je kabel
Niet elke accukabel is exact gelijk. Fijnaderige kabels, zoals vaak gebruikt in campers, boten en off-grid systemen, vragen om een kabelschoen die daar goed bij aansluit. De huls moet voldoende ruimte bieden zonder te ruim te zijn. Bij te weinig ruimte beschadig je aders tijdens montage. Bij te veel ruimte krijg je een matige persing.
Gebruik daarom geen universele benadering als de belasting hoog is. Bij lichte hulpcircuits kom je soms weg met minder precisie. Tussen accu, lader, omvormer of DC-distributie liever niet.
Materiaal en afwerking: koper, vertind en geschikt voor de toepassing
Voor accukabels wordt meestal gekozen voor koperen kabelschoenen. Dat is logisch vanwege de goede geleidbaarheid. In veel toepassingen is een vertinde uitvoering nog beter, vooral in vochtige omgevingen of bij maritiem gebruik. De tinlaag helpt om corrosie te beperken en houdt de verbinding op langere termijn stabieler.
In een droge technische ruimte is dat verschil soms minder groot. In een camper, boot of buitenkast ligt dat anders. Daar wisselen temperatuur en luchtvochtigheid voortdurend. Dan is corrosiebestendigheid geen luxe, maar gewoon verstandig gekozen.
Ook de wanddikte van de kabelschoen speelt mee. Een degelijke kabelschoen voelt niet slap aan en vervormt niet ongecontroleerd tijdens het persen. Dat merk je vooral bij grotere kabeldoorsneden en hogere stromen. Goedkoop materiaal lijkt op het eerste gezicht prima, maar laat juist onder belasting of na verloop van tijd sneller zwakke plekken zien.
Persen is geen bijzaak
De kwaliteit van de kabelschoen is belangrijk, maar de montage bepaalt uiteindelijk of de verbinding goed wordt. Een kabelschoen moet correct worden geperst met gereedschap dat past bij het formaat en type. Dat klinkt vanzelfsprekend, maar hier ontstaan veel storingen.
Een slechte persing herken je niet altijd direct. De kabel lijkt vast te zitten, het systeem werkt, en pas later ontstaan warmte, spanningsval of los contact. Vooral bij piekstromen van omvormers, boegschroeven, lieren of zware DC-verbruikers komt dat naar voren.
Een degelijke persing comprimeert de aders stevig en gelijkmatig in de huls. Daarbij wil je een vaste, trillingsbestendige verbinding zonder luchtgaten of losse strengdelen. Trek de kabel na montage altijd licht na om te controleren of hij echt vast zit. Niet als krachtproef, wel als basale controle.
Krimpen of solderen?
Voor accukabels is persen doorgaans de betere keuze. Solderen lijkt netjes, maar is bij zwaardere stroomverbindingen en trillende toepassingen vaak minder ideaal. Soldeer kan capillair in de kabel trekken, waardoor een stuk van de kabel stijver wordt. Juist op die overgang kan op termijn vermoeiing ontstaan.
Bij mobiele systemen zoals campers, boten en servicewagens is een goed geperste verbinding meestal de veiligste en meest praktische oplossing. Solderen wordt soms nog toegepast, maar zelden als eerste keuze voor zware accukabels.
Isolatie en afwerking van kabelschoenen voor accukabels
Na het persen is de verbinding nog niet af. De afwerking met krimpkous of isolatiemateriaal is belangrijk voor bescherming, herkenning en veiligheid. Zeker in compacte accuruimtes of verdeelkasten wil je zo min mogelijk kans op kortsluiting door aanraking of schuren.
Krimpkous geeft daarnaast trekontlasting en helpt tegen vuil en vocht aan de overgang tussen kabelmantel en kabelschoen. Dat maakt de montage netter en duurzamer. Bij pluskabels is duidelijke markering extra handig, bijvoorbeeld met rode krimpkous. Voor minkabels werkt zwart logisch en overzichtelijk.
Volledig geïsoleerde kabelschoenen zie je vaker in lichtere installaties of automotive toepassingen. Voor zwaardere accukabels wordt meestal gewerkt met ongeïsoleerde koperen kabelschoenen in combinatie met aparte krimpkous. Dat geeft meer keuze in formaat en meestal ook een stevigere, professionelere afwerking.
Veelgemaakte fouten bij de keuze
De meest voorkomende fout is een verkeerde combinatie van kabelmaat en oogmaat. Daarna volgt het gebruik van onvoldoende persgereedschap. Een tang die bedoeld is voor lichtere kabelverbindingen is niet automatisch geschikt voor 35 mm2 of 50 mm2 accukabel.
Ook wordt de belasting van het systeem nog weleens onderschat. Een omvormer van 2000 watt op 12 volt vraagt heel andere verbindingen dan een kleine DC-lijn voor verlichting of monitoring. Wie dan uitgaat van wat "ongeveer past", bouwt onnodig risico in op precies het deel van het systeem waar betrouwbaarheid het belangrijkst is.
Een andere fout is het hergebruiken van oude kabelschoenen. Als een verbinding eerder warm is geworden, geoxideerd is of mechanisch beschadigd raakte, vervang hem dan gewoon. De meerprijs van een nieuwe kabelschoen weegt niet op tegen de kans op storingen of uitval.
Zo stem je de kabelschoen af op je systeem
Denk niet alleen in losse componenten, maar in het complete stroompad. Een accukabel, kabelschoen, zekering, busbar en aansluitpunt moeten samen logisch zijn gekozen. Als één onderdeel achterblijft, wordt dat de zwakke schakel.
Bij korte accukabels in een compacte camperopstelling ligt de nadruk vaak op hoge stroom en beperkte ruimte. Dan telt een goede pasvorm extra zwaar. Op een boot speelt naast stroombelasting ook corrosiebestendigheid mee. In een vaste off-grid installatie zijn mechanische rust en overzicht vaak beter, maar ook daar blijven overgangsweerstand en degelijke montage doorslaggevend.
Het juiste product kiezen is dus geen los technisch vinkje. Het is een manier om je systeem stabieler, veiliger en voorspelbaarder te maken. Wie onderdelen voor een accubank, omvormer of DC-verdeling samenstelt, doet er goed aan kabelschoenen voor accukabels net zo serieus te nemen als de hoofdcomponenten zelf.
Bij Hetech past dat precies in de praktijk van off-grid opbouwen: geen overbodige theorie, wel componenten die kloppen binnen het systeem. Als kabel, kabelschoen en aansluiting goed op elkaar zijn afgestemd, voorkom je veel problemen voordat ze ontstaan.
Een nette accuverbinding zie je later misschien nauwelijks meer terug, maar je merkt het verschil wel - in minder verlies, minder storingen en een systeem dat gewoon doet wat het moet doen.
