Een accu die op 12,4 volt staat, lijkt voor veel gebruikers nog prima in orde. In de praktijk zegt die spanning alleen lang niet altijd genoeg. Zeker in een camper, boot, tiny house of ander off-grid systeem wil je weten hoeveel energie er echt nog beschikbaar is. Precies daar komt de vraag vandaan: hoe werkt een battery monitor, en waarom is zo'n meter vaak nuttiger dan alleen een spanningsmeting?

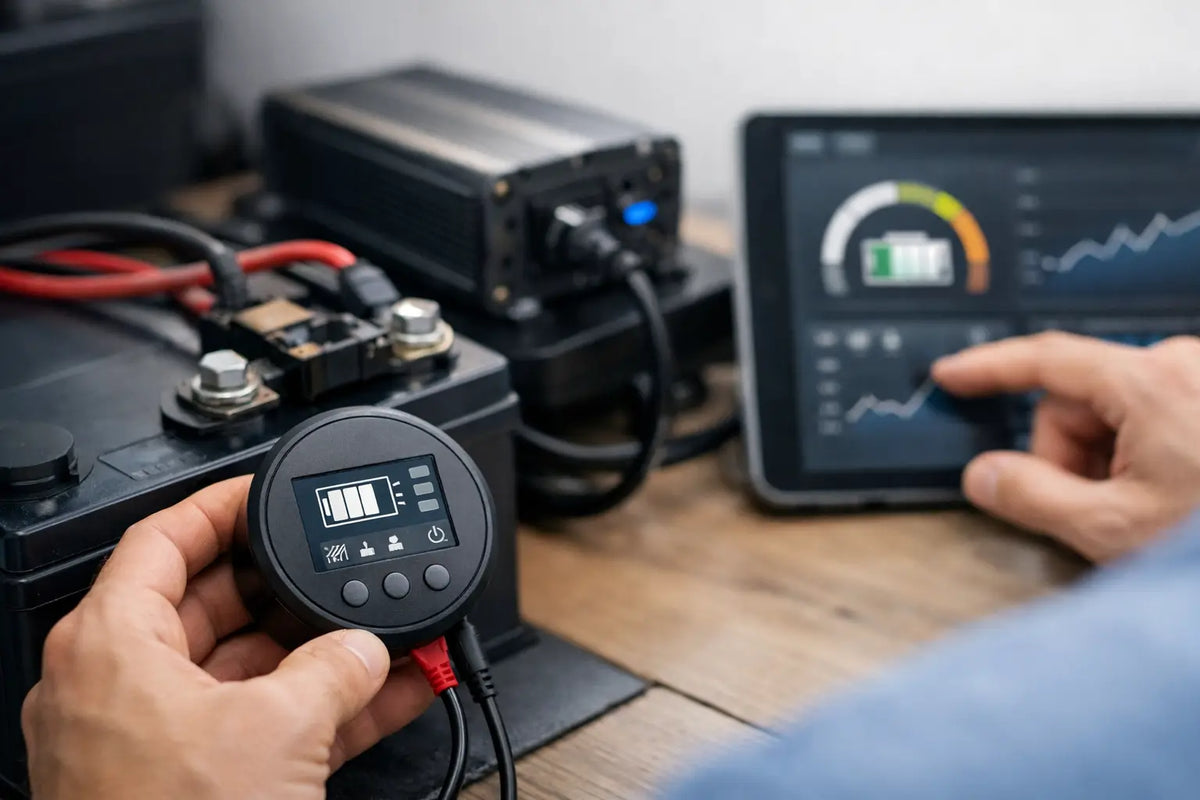

Een battery monitor is in de basis een meet- en rekensysteem voor je accu. Het apparaat registreert hoeveel stroom er uit de accu gaat en hoeveel er weer in terugkomt. Op basis daarvan berekent het de resterende accucapaciteit, vaak uitgedrukt in procenten, ampère-uren of resterende gebruiksduur. Dat klinkt eenvoudig, maar het verschil met een losse voltmeter is groot. Een voltmeter kijkt naar een momentopname. Een battery monitor volgt het gedrag van de accu continu.
Hoe werkt een battery monitor in de praktijk?
De kern van de meting zit meestal in een shunt. Dat is een nauwkeurige weerstand die in de minleiding van de accu wordt geplaatst. Alle stroom die de accu in of uit gaat, loopt door die shunt. De monitor meet het kleine spanningsverschil over de shunt en rekent dat om naar stroom in ampère.
Vervolgens telt het systeem die stromen bij elkaar op. Verbruikt je koelkast 5 ampère gedurende twee uur, dan weet de monitor dat er ongeveer 10 ampère-uur uit de accu is gegaan. Komt er via een acculader of zonnepanelen weer 15 ampère-uur terug, dan wordt dat weer bijgeschreven. Dit principe heet coulomb counting. Het is de basis van vrijwel elke serieuze accumonitor.
Daarmee krijg je informatie die in off-grid toepassingen echt bruikbaar is. Niet alleen de accuspanning, maar ook laad- en ontlaadstroom, verbruik in real time, state of charge en soms zelfs een geschatte resterende tijd. Vooral die combinatie maakt het verschil. Je ziet niet alleen dat er energie wordt gebruikt, maar ook hoeveel, hoe snel en hoe lang dat nog vol te houden is.
Waarom spanning alleen niet genoeg is
Veel gebruikers proberen de accustatus af te lezen op basis van voltage. Dat werkt beperkt. De spanning van een accu schommelt namelijk door belasting, laadstatus, temperatuur en het type accu. Als er net een zware verbruiker aanstaat, kan de spanning tijdelijk lager lijken. Tijdens het laden juist hoger. Dan krijg je snel een vertekend beeld.
Bij loodaccu's kun je spanning nog enigszins gebruiken als grove indicatie, maar zelfs daar alleen als de accu enige tijd in rust is geweest. Bij lithiumaccu's wordt het nog lastiger. Die houden een vrij vlak spanningsverloop aan over een groot deel van hun capaciteit. Je kunt dan dus lang een keurige spanning zien, terwijl de beschikbare energie in werkelijkheid al flink is afgenomen.
Een battery monitor omzeilt dat probleem door niet alleen naar spanning te kijken, maar vooral naar de energiestroom over tijd. Daardoor krijg je een veel realistischer beeld van wat er nog in de accu zit.
Welke waarden laat een battery monitor zien?
De meeste battery monitors tonen een vaste set gegevens. De belangrijkste zijn accuspanning, laad- of ontlaadstroom, verbruikte ampère-uren en de resterende accucapaciteit in procenten. Vaak wordt ook het actuele vermogen in watt weergegeven en een schatting van de resterende gebruiksduur bij het huidige verbruik.
Voor een praktische systeembeoordeling zijn vooral drie waarden relevant. De eerste is de stroom in ampère: daarmee zie je direct wat een lader, omvormer of verbruiker doet. De tweede is de state of charge: die vertelt hoeveel capaciteit de monitor nog beschikbaar acht. De derde is het historische verbruik of de geladen en ontladen energie. Daarmee herken je patronen en kun je beoordelen of je systeem in balans is.
Dat laatste is belangrijker dan het soms lijkt. In een off-grid installatie gaat het niet alleen om weten of de accu vol of leeg is, maar ook om begrijpen waar de energie naartoe gaat. Als je batterij onverwacht snel leegloopt, zie je met een monitor of dat komt door hoge nachtbelasting, een slecht laadprofiel, een omvormer in stand-by of een verbruiker die onnodig blijft draaien.
Hoe nauwkeurig is een battery monitor?
Een goede battery monitor is doorgaans nauwkeurig genoeg voor dagelijks systeembeheer, maar niet foutloos. De nauwkeurigheid hangt af van de kwaliteit van de shunt, de juiste installatie en de correcte instellingen. De monitor moet bijvoorbeeld weten hoe groot de accubank is, welk laadgedrag daarbij hoort en vanaf welk punt hij een accu als volledig geladen mag beschouwen.
Daar zit meteen een belangrijk aandachtspunt. Een battery monitor rekent op basis van wat hij meet en wat jij instelt. Als de accucapaciteit verkeerd is ingevoerd, of als het laadpunt niet goed staat ingesteld, dan loopt de berekening langzaam uit de pas. Daarom moeten veel monitors af en toe synchroniseren op een volledig geladen accu. Dan zet het systeem zijn referentiepunt weer goed.
Bij loodaccu's speelt bovendien mee dat niet alle opgenomen energie er één op één weer uit komt. Verliezen door laad- en ontlaadefficiëntie tellen mee. Een goede monitor corrigeert hiervoor met efficiëntiefactoren. Bij lithium is dat vaak eenvoudiger, omdat de efficiëntie hoger en voorspelbaarder is. Maar ook daar blijft een correcte configuratie essentieel.
Hoe werkt een battery monitor met verschillende accutypes?
Niet elke accu gedraagt zich hetzelfde, en dus werkt een battery monitor alleen goed als hij past bij het accutype. Bij natte loodaccu's, AGM en gelaccu's zijn spanningscurves, laadefficiëntie en bruikbare ontladingsdiepte anders dan bij lithiumaccu's. De monitor moet daarop worden afgestemd.
Bij loodaccu's is monitoring vooral waardevol om te voorkomen dat je structureel te diep ontlaadt. Dat verlengt de levensduur merkbaar. Bij lithiumaccu's ligt de nadruk vaker op nauwkeurige capaciteitsweergave en systeemcontrole, zeker in combinatie met zware verbruikers zoals omvormers, inductiekookplaten of airco-units.
Sommige gebruikers denken dat een ingebouwd BMS in een lithiumaccu een losse battery monitor overbodig maakt. Dat is niet altijd zo. Een BMS beschermt de accu en bewaakt celspanningen, temperatuur en grenzen. Een battery monitor geeft je juist inzicht op systeemniveau: wat gaat erin, wat gaat eruit en hoe gedraagt het totale verbruik zich over de dag. Die functies overlappen deels, maar zijn niet hetzelfde.
Waar plaats je een battery monitor in het systeem?
De plaatsing is technisch eenvoudig, maar moet wel correct gebeuren. De shunt komt vrijwel altijd in de minleiding van de huishoudaccu. Belangrijk is dat echt alle stromen via die shunt lopen. Dus niet alleen de omvormer of een paar verbruikers, maar ook de acculader, zonnepanelenregelaar, DC-DC lader en eventuele distributiepunten.
Als er toch een verbinding buiten de shunt om loopt, klopt de meting niet meer. Dan ziet de monitor bijvoorbeeld wel dat er stroom uit de accu gaat, maar niet dat er via een andere route weer wordt geladen. Of andersom. Dat leidt tot een verkeerde state of charge en onbetrouwbare gebruiksduur.
In mobiele systemen gaat het daar vaak mis. Er wordt dan later nog een extra massa-aansluiting gemaakt voor een accessoire, zonder rekening te houden met de shunt. De monitor blijft functioneren, maar de cijfers worden stap voor stap minder bruikbaar.
Wat heb je eraan in een off-grid systeem?
In een netgekoppelde situatie is een lege accu vervelend. In een off-grid systeem is het direct een operationeel probleem. Je wilt weten of je de nacht haalt, of de zonnepanelen voldoende terugladen en of je accubank past bij je werkelijke verbruik. Een battery monitor geeft daar dagelijks grip op.
Voor camperaars betekent dat bijvoorbeeld dat je kunt zien wat een compressor koelkast, dieselkachel of koffiezetapparaat echt vraagt. Op een boot helpt het om laadmomenten en ankerverbruik beter te plannen. In een tiny house of werkbus wordt vooral zichtbaar of de accucapaciteit en laadbronnen goed op elkaar zijn afgestemd.
Ook bij storingszoeken is een monitor vaak het eerste bruikbare meetpunt. Als de accuspanning inzakt, kun je controleren of er simpelweg te veel belasting is, of dat er juist te weinig laadstroom binnenkomt. Daarmee voorkom je dat je lukraak componenten gaat vervangen.
Wanneer is een battery monitor echt zinvol?
Bij heel kleine, eenvoudige systemen is een battery monitor niet altijd noodzakelijk. Heb je een lichte verbruiker, een kleine accu en gebruik je het systeem incidenteel, dan kom je met een spanningsindicatie soms al een eind. Maar zodra er dagelijks geladen en ontladen wordt, meerdere laadbronnen aanwezig zijn of het systeem bedrijfskritisch wordt, is een monitor meestal geen luxe meer.
Dat geldt zeker als je investeert in een zwaardere accubank, een lithiumsysteem of een installatie met omvormer. Juist dan wil je niet werken op aannames. Je wilt meten wat er gebeurt.
Daar zit ook de praktische waarde voor systeemopbouw. Een battery monitor helpt niet alleen tijdens gebruik, maar ook bij het maken van betere keuzes. Je ziet sneller of je zonnepaneelvermogen tekortschiet, of je laadprofiel niet klopt, of je verbruik hoger is dan verwacht. Dat maakt uitbreiden of optimaliseren een stuk gerichter.
Wie een off-grid systeem slim wil beheren, heeft dus weinig aan giswerk. Een battery monitor vertaalt laad- en ontlaadstromen naar bruikbare informatie, mits hij goed is geplaatst en juist is ingesteld. Daarmee wordt je accu geen zwarte doos meer, maar een meetbaar onderdeel van het systeem. Dat maakt dagelijks gebruik rustiger, en technische keuzes een stuk eenvoudiger.
