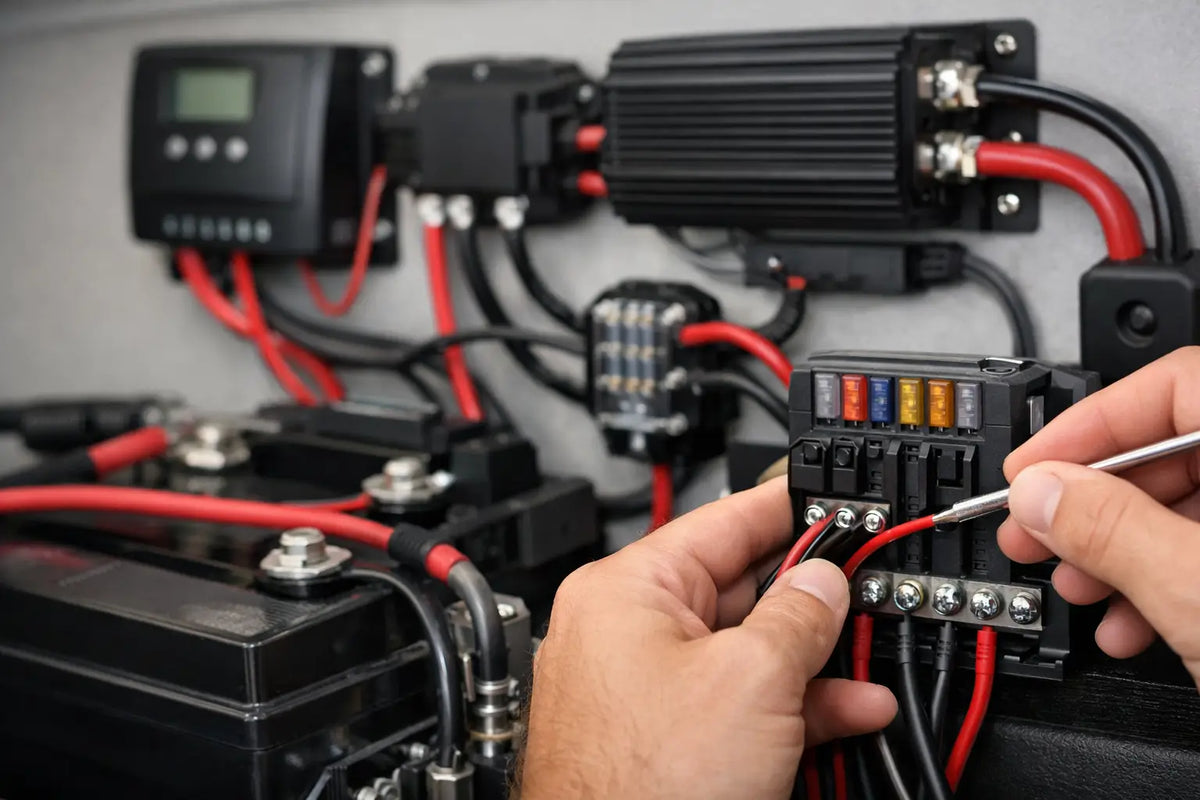

Een DC distributiesysteem 12V is het punt waar één accu of accubank wordt verdeeld naar alle verbruikers in uw camper, boot, tiny house of off-grid installatie. Dat lijkt eenvoudig, maar juist hier ontstaan problemen door te dunne kabels, ontbrekende hoofdzekeringen of een onoverzichtelijke wirwar van aansluitingen. Een goed opgebouwd systeem maakt storingen beter vindbaar en beschermt zowel uw apparatuur als de bekabeling.
Wat doet een DC distributiesysteem 12V?
Een 12V-distributiesysteem brengt de plus- en minverbindingen van de accu op een centrale, veilige manier naar afzonderlijke groepen. Denk aan verlichting, koelkast, waterpomp, dieselkachel, USB-laders, navigatieapparatuur of een omvormer. Iedere groep krijgt daarbij een passende beveiliging.
De verdeling bestaat meestal uit een plusverdeelblok of zekeringkast, een minverdeelblok en een hoofdbeveiliging dicht bij de accu. Afhankelijk van het systeem kunnen ook een hoofdschakelaar, accumonitor, shunt en busbars onderdeel zijn van de opbouw. Bij grotere installaties wordt de stroom vaak niet rechtstreeks via een kleine zekeringkast verdeeld, maar eerst via zware busbars.
Het voordeel is niet alleen veiligheid. Een centrale verdeling houdt de installatie overzichtelijk. U ziet direct welke kabel bij welke verbruiker hoort, kunt een afzonderlijke groep spanningsloos maken en breidt later eenvoudiger uit. Dat is vooral praktisch wanneer er later zonnepanelen, een DC-DC-lader of extra accucapaciteit bijkomen.
Begin bij het verbruik, niet bij de zekeringkast
De juiste verdeler kiest u pas nadat duidelijk is welke stroom er door het systeem gaat lopen. Tel daarom niet alleen het aantal apparaten, maar kijk vooral naar het vermogen en de piekstroom. Een waterpomp gebruikt bijvoorbeeld kortstondig meer stroom dan een ledlamp. Een compressor koelkast heeft een startpiek. Een omvormer kan bij 12V juist zeer hoge DC-stromen vragen.
Bereken voor elke verbruiker de stroom met de eenvoudige formule vermogen gedeeld door spanning. Een apparaat van 60 watt trekt op een 12V-systeem theoretisch ongeveer 5 ampère. Houd rekening met spanningsverlies, startstromen en de werkelijke accuspanning, die niet constant precies 12V is.
De som van alle groepen bepaalt niet automatisch de benodigde capaciteit van de hoofdleiding. Niet alle verbruikers draaien immers tegelijk. Toch is het verstandig om realistisch te rekenen met gelijktijdig gebruik. In een camper kunnen koelkast, verlichting, waterpomp en laadpunten tegelijk actief zijn. Op een boot komen daar mogelijk marifoon, kaartplotter en bilgepomp bij.
Voor apparaten met een hoog vermogen geldt een aparte afweging. Een omvormer van 1.200 watt kan aan de DC-zijde ruim 100 ampère vragen. Die sluit u doorgaans niet aan op een standaard zekeringpaneel voor kleine verbruikers, maar met een eigen zekering, zware kabel en geschikte aansluitpunten rechtstreeks op de accubusbar.
De hoofdzekering beschermt de kabel
De hoofdzekering is een van de belangrijkste onderdelen van het systeem. Deze wordt zo dicht mogelijk bij de pluspool van de accu geplaatst, zodat ook het eerste stuk kabel beschermd is. Ontstaat er verderop kortsluiting, dan voorkomt de zekering dat de kabel ongecontroleerd opwarmt.
De waarde van de hoofdzekering kiest u niet alleen op basis van het totale verbruik. De zekering moet primair passen bij de maximale stroom die de gebruikte kabel veilig mag voeren. Een te grote zekering beschermt de kabel onvoldoende. Een te kleine zekering kan bij normaal gebruik onnodig aanspreken.
Kijk daarom altijd naar drie waarden: de kabeldoorsnede, de maximale verwachte stroom en de zekeringwaarde van aangesloten apparatuur. Bij een systeem met meerdere zware bronnen en verbruikers, zoals accu, laadbooster, zonnecontroller en omvormer, is een busbar met afzonderlijk gezekerde aftakkingen meestal overzichtelijker dan alles op één aansluiting stapelen.
Een accuschakelaar na de hoofdzekering maakt onderhoud veiliger. U kunt het systeem dan spanningsloos zetten zonder kabels van de accu los te halen. Let wel: systemen zoals een bilgepomp, alarm of monitoring moeten soms beschikbaar blijven. Die krijgen dan een eigen, bewust gekozen aansluiting vóór de hoofdschakelaar, uiteraard met passende zekering.
Plus en min moeten allebei logisch zijn verdeeld
Veel installaties krijgen veel aandacht aan de pluszijde, maar een goede minverdeling is net zo belangrijk. Sluit minleidingen niet willekeurig met meerdere kabelogen op één accupool aan. Gebruik een minbusbar die geschikt is voor de verwachte stroom en voldoende aansluitingen heeft.
Een centrale minbusbar voorkomt spanningsverschillen tussen verbruikers en maakt meten eenvoudiger. Voor een accumonitor is dit essentieel. Alle verbruikers en laadbronnen, met uitzondering van de verbinding naar de accu, moeten aan de systeemzijde van de shunt worden aangesloten. Anders meet de monitor een deel van de laad- of ontlaadstroom niet mee.
Bij metalen voertuigen en boten kan een chassis- of rompverbinding een rol spelen, maar gebruik die niet als vervanging voor een goed gedimensioneerde minkabel zonder dat u de toepasselijke regels kent. Zeker in maritieme omgevingen kunnen verkeerde massa-aansluitingen corrosie of storingen veroorzaken.
Kies per groep een passende zekering en kabel
Elke aftakking vanaf de plusverdeling heeft een eigen zekering nodig. Die zekering wordt afgestemd op de kabel en de aangesloten verbruiker. Een 5A-verbruiker op een dunne kabel vraagt geen 20A-zekering omdat die toevallig beschikbaar is. Omgekeerd kan een te krap gekozen zekering uitvallen bij een normale inschakelpiek.
Kabeldoorsnede hangt af van stroom, kabellengte en toegestaan spanningsverlies. Bij 12V heeft spanningsverlies relatief veel invloed. Een verlies van 0,5V is bij een 230V-installatie verwaarloosbaar, maar kan bij gevoelige 12V-apparatuur al merkbaar zijn. Verlichting kan minder fel branden, een pomp minder presteren en elektronica kan uitschakelen bij een lage accuspanning.
Voor kleine verbruikers volstaat vaak een compacte zekeringhouder met steekzekeringen. Voor hogere stromen zijn MIDI-, MEGA- of ANL-zekeringen gebruikelijker. Kies steeds een zekeringhouder die bij de stroomklasse en kabelogen past. Een mooi verdeelpaneel is geen oplossing wanneer de aansluitingen niet geschikt zijn voor de daadwerkelijke belasting.
Gebruik voor kabelschoenen een goede perstang en de juiste maat kabeloog. Een losse of slecht gekrompen verbinding veroorzaakt weerstand en warmte. Krimpverbindingen horen mechanisch stevig te zijn en moeten waar nodig beschermd worden met krimpkous. In een vochtige of bewegende omgeving zijn vertinde kabel, hittebestendige isolatie en degelijke trekontlasting extra relevant.
Een praktische indeling voor camper, boot of tiny house
Voor een gemiddeld 12V-systeem werkt een opbouw in lagen goed. Vanaf de accu loopt de pluskabel via een hoofdzekering naar een hoofdschakelaar en vervolgens naar een plusbusbar. Vanaf die busbar voedt u zware afzonderlijke groepen, zoals een omvormer of DC-DC-lader, en een zekeringkast voor kleinere verbruikers.
De minpool loopt via een shunt naar de minbusbar. Vanaf daar gaan de minleidingen naar alle verbruikers en laders. De zonnecontroller, acculader en DC-DC-lader krijgen elk hun eigen beveiliging. Zo kunt u een onderdeel uitschakelen of vervangen zonder de volledige installatie uit elkaar te halen.
Label elke kabel aan beide uiteinden. Noteer niet alleen wat een kabel nu doet, maar ook welke zekering erbij hoort. Dat bespaart tijd als u maanden later een storing zoekt. Laat bovendien ruimte op de busbars en in de zekeringkast voor toekomstige uitbreiding. Een systeem met twee vrije posities is vaak goedkoper en netter dan later een tweede improvisatieverdeler toevoegen.
Veelgemaakte fouten bij 12V-verdeling
De meest voorkomende fout is meerdere kabels direct op de accupool plaatsen. Dat werkt tijdelijk, maar maakt het systeem onoverzichtelijk en vergroot de kans op losse verbindingen. Ook het ontbreken van een hoofdzekering komt vaak voor, vooral wanneer een installatie stap voor stap is gegroeid.
Een tweede fout is het onderschatten van kabels voor zware apparatuur. Een dikke kabel is niet overdreven wanneer een omvormer of laadbooster langdurig hoge stroom trekt. De lengte van de kabelroute telt daarbij mee: meet heen én terug. Een korte zichtlijn tussen twee componenten is zelden de werkelijke kabellengte.
Ten slotte worden zekeringen soms gebruikt als oplossing voor een onduidelijk probleem. Slaat een zekering herhaaldelijk door, plaats dan geen grotere waarde zonder de oorzaak te onderzoeken. Controleer de kabel, aansluitingen, polariteit en het werkelijke stroomverbruik. Een zekering die aanspreekt, geeft meestal een signaal dat aandacht verdient.
Bouw voor inspectie en onderhoud
Monteer een DC-verdeling op een droge, goed bereikbare plek waar kabels niet langs scherpe randen lopen. Zorg dat aansluitingen afgeschermd zijn tegen gereedschap, losse metalen delen en aanraking. Vooral busbars met permanente accuspanning verdienen een beschermkap.
Controleer na de montage de polariteit voordat u apparaten aansluit. Meet vervolgens de spanning op de verdeelpunten en test groepen één voor één. Voel na een periode met hogere belasting voorzichtig of kabels, zekeringhouders en aansluitingen ongewoon warm worden. Warmte wijst vaak op overgangsweerstand of een ondergedimensioneerd onderdeel.
Een goed DC distributiesysteem 12V hoeft niet ingewikkeld te zijn. Het moet vooral passen bij de stroom die u werkelijk gebruikt, logisch zijn gezekerd en later nog te controleren zijn. Wie de verdeling vanaf het begin netjes opbouwt, houdt meer tijd over voor waar een off-grid systeem voor bedoeld is: betrouwbare stroom op de plek waar u die nodig heeft.
