Een omvormer kan in enkele seconden een zeer hoge stroom uit een accu trekken. Bij een fout in de bekabeling kan diezelfde accu ongecontroleerd energie leveren, met hete kabels, smeltende isolatie of brand als gevolg. Een zekering tussen accu en omvormer is daarom geen accessoire, maar een vast onderdeel van een veilig 12V-, 24V- of 48V-systeem.
De juiste zekering kiezen draait niet alleen om het vermogen van de omvormer. Ook de systeemspanning, kabeldoorsnede, kabellengte, piekbelasting en het type accu spelen mee. De hoofdregel is eenvoudig: de zekering beschermt eerst de kabel. Daarna zorgt de juiste keuze ervoor dat de omvormer onder normale belasting kan werken zonder onnodig afschakelen.
Waarom een zekering direct bij de accu hoort
De pluskabel tussen accu en omvormer staat altijd onder spanning. Ook wanneer de omvormer is uitgeschakeld, kan een beschadigde kabel, losgeraakte kabelschoen of verkeerd aangesloten component kortsluiting veroorzaken. Zonder zekering blijft de accu stroom leveren totdat de verbinding onderbreekt - en dat gebeurt bij een dikke accukabel niet vanzelf op een veilige manier.

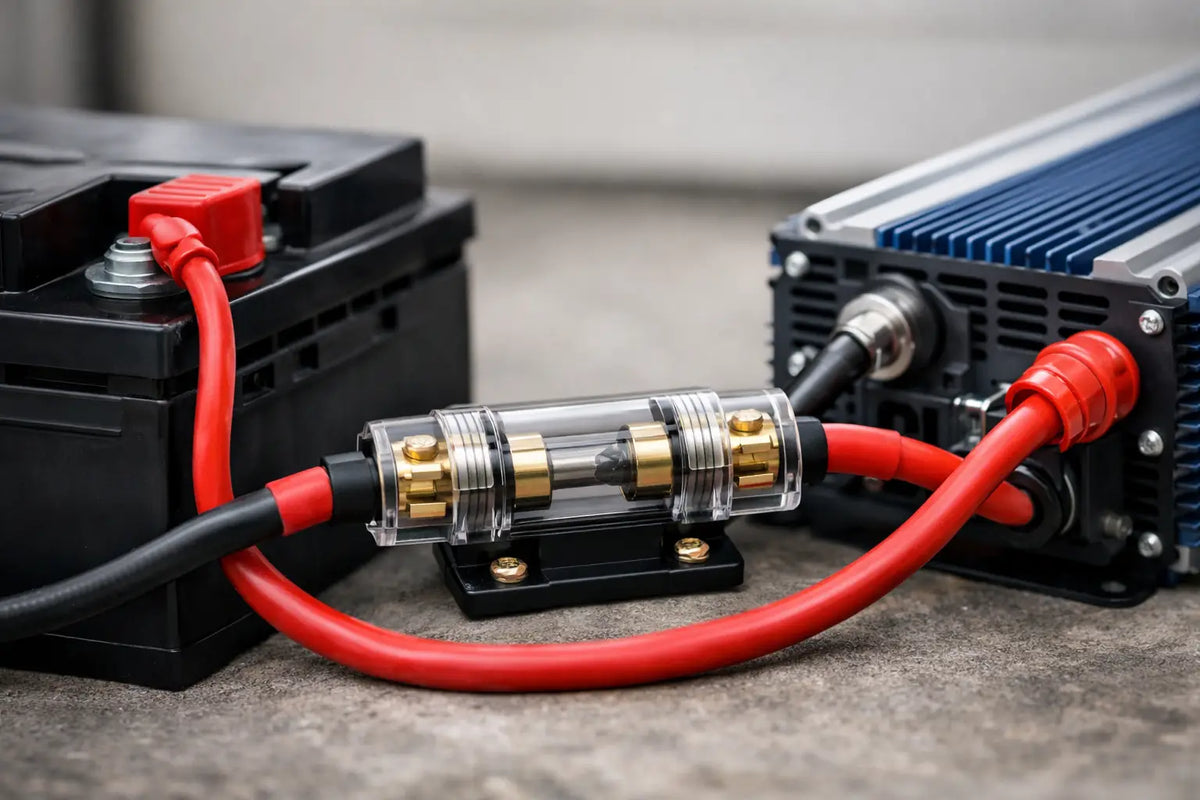

Plaats de zekering daarom in de pluskabel, zo dicht mogelijk bij de accupool. Praktisch betekent dit meestal binnen circa 20 tot 30 centimeter van de accu. Zo blijft het niet-afgezekerde stuk kabel minimaal. Bij een accubank wordt de hoofdzekering geplaatst bij de positieve hoofdaansluiting waar de kabel naar de omvormer vertrekt.
Een hoofdschakelaar is nuttig om het systeem spanningsloos te maken, maar vervangt de zekering niet. Een schakelaar is bedoeld voor bedienen en isoleren. De zekering is er om de kabel te beschermen bij een foutstroom.
De waarde van de zekering tussen accu en omvormer bepalen
Begin met de maximale DC-stroom die de omvormer kan vragen. Die berekent u grofweg door het uitgangsvermogen te delen door de accuspanning. Houd daarbij rekening met verlies in de omvormer. Een omvormer van 1.200 watt op 12V trekt dus niet precies 100 ampère, maar eerder 110 tot 125 ampère bij volle belasting, afhankelijk van rendement en accuspanning.
Bij een 24V-systeem is de benodigde stroom ongeveer de helft. Dat is een belangrijk voordeel van 24V of 48V bij hogere vermogens: de kabels, aansluitingen en zekeringen worden minder zwaar belast. Bij 12V-installaties lopen de stromen snel op. Een omvormer van 3.000 watt kan daar onder belasting meer dan 250 ampère vragen.
Kijk vervolgens altijd in de handleiding van de omvormer. Fabrikanten geven vaak een aanbevolen zekeringwaarde en minimale kabeldoorsnede op. Die waarde is het beste uitgangspunt, mits de gekozen kabel die stroom ook veilig mag voeren. Is de kabel te dun, dan is een grotere zekering geen oplossing. Dan moet de kabeldoorsnede groter worden of moet de omvormer op een lagere belasting worden gebruikt.
De zekeringwaarde moet dus aan twee voorwaarden voldoen: hij moet hoog genoeg zijn om de normale continue stroom en korte pieken van de omvormer door te laten, maar laag genoeg om de kabel te beschermen. Een te kleine zekering kan eruit gaan wanneer een compressor, waterkoker of elektrisch gereedschap opstart. Een te grote zekering laat juist toe dat een te dunne kabel gevaarlijk heet wordt.
Rekenvoorbeeld voor een 12V-omvormer
Stel: u gebruikt een 12V-omvormer van 1.600 watt met een rendement van ongeveer 90 procent. De maximale DC-stroom is dan ongeveer 148 ampère: 1.600 watt gedeeld door 12 volt en gecorrigeerd voor verlies. Een aanbevolen zekering van bijvoorbeeld 175A of 200A kan dan logisch zijn, maar alleen als de kabeldoorsnede en de aansluitingen daarvoor geschikt zijn.
De exacte keuze hangt af van de opgegeven piekstroom van de omvormer, de kabellengte en de installatievoorschriften. Bij lange kabels neemt niet alleen het spanningsverlies toe, maar is vaak ook een dikkere kabel nodig. Houd de kabel tussen accu en omvormer daarom zo kort mogelijk.
Welk type zekering gebruikt u?
Voor een kleine omvormer met beperkte stroom kan een geschikte MIDI- of MEGA-zekering volstaan. Bij zwaardere 12V-installaties worden vaak ANL-zekeringen toegepast. Voor systemen met een hoge accucapaciteit en zeer hoge mogelijke kortsluitstromen, zoals lithium accubanken of grote parallel geschakelde accubanken, is een Class T-zekering vaak de betere keuze.
Het verschil zit niet alleen in de ampèrewaarde. Ook het afschakelvermogen telt. Een grote lithiumaccu kan bij kortsluiting een veel hogere foutstroom leveren dan een kleine loodaccu. De zekering moet die stroom veilig kunnen onderbreken. Kies daarom een zekeringhouder en zekering die geschikt zijn voor de betreffende DC-spanning en voor het verwachte vermogen van de accubank.
Een DC-automaat kan handig zijn wanneer u de stroomkring ook regelmatig wilt schakelen of opnieuw wilt inschakelen. Gebruik alleen een automaat die expliciet voor gelijkspanning is geschikt en voldoende afschakelvermogen heeft. Een automaat voor 230V wisselspanning is niet automatisch veilig bruikbaar aan de accuzijde van een omvormer.
Montage: kort, stevig en bereikbaar
Monteer de zekeringhouder op een droge, beschermde en goed bereikbare plek. De houder moet passen bij de kabeldoorsnede, kabelschoenen en zekeringserie. Een zware accukabel met een kleine, lichte zekeringhouder is geen betrouwbare combinatie.
Gebruik geperste kabelschoenen van het juiste formaat en zorg voor schoon contactvlak op de zekeringhouder, kabelschoen en accupool. Draai verbindingen vast volgens het voorgeschreven aanhaalmoment. Te los geeft overgangsweerstand en warmte. Te strak kan schroefdraad, zekeringhouder of kabelschoen beschadigen.
Werk de pluskabel af met passende isolatiekappen. Bevestig kabels zodanig dat ze niet kunnen schuren langs metaal, scherpe randen of bewegende delen. In een camper of boot is dat extra relevant door trillingen. Controleer ook of de kabel niet onder spanning staat door een te korte route of een ongunstige bocht.
Veelgemaakte fouten in een accuaansluiting
Een veelvoorkomende fout is de zekering bij de omvormer plaatsen in plaats van bij de accu. Daarmee blijft vrijwel de hele accukabel onbeschermd. Ook wordt soms alleen gekeken naar het nominale vermogen van de omvormer, terwijl opstartpieken en omzettingsverlies buiten beschouwing blijven.
Een andere fout is verschillende zekeringen in serie zetten zonder duidelijke functie. Een hoofdzekering bij de accu en een aparte zekering voor een aftakkende DC-verbruiker zijn logisch. Twee willekeurige zekeringen achter elkaar voor dezelfde omvormerkabel maken de installatie niet vanzelf veiliger. Ze maken foutzoeken vaak wel lastiger.
Let ook op de minzijde. De minpool krijgt normaal geen hoofdzekering, maar moet wel dezelfde aandacht krijgen voor kabeldoorsnede, degelijke kabelschoenen en korte verbindingen. In systemen met een shunt voor accumonitoring moet de volledige min van de verbruikers aan de systeemzijde van de shunt zitten. Anders meet de accumonitor niet alle laad- en ontlaadstromen.
Controle vóór u de omvormer inschakelt
Controleer eerst de polariteit met een multimeter. Sluit daarna de pluskabel pas als laatste aan, met de zekering nog uit de houder of de hoofdschakelaar uitgeschakeld. Veel omvormers laden hun interne condensatoren direct bij aansluiting. Een kleine vonk kan daardoor normaal zijn, maar een forse vonk, rook of warme verbinding is een signaal om direct te stoppen en de bedrading te controleren.
Meet na ingebruikname de spanning bij de accu en bij de DC-aansluiting van de omvormer onder belasting. Een merkbaar spanningsverschil wijst op te dunne kabels, te lange kabels of een slechte verbinding. Voel na een proefbelasting voorzichtig of zekeringhouder, kabelschoenen en kabels ongewoon warm worden. Warmte is verlies en vraagt om actie.
Een goed gekozen zekeringhouder, kabelset en passende DC-zekering maken de installatie overzichtelijker én veiliger. Bouw de accuzijde niet op als sluitpost van het systeem. Juist daar bepaalt een nette, correct afgezekerde aansluiting hoe betrouwbaar uw omvormer werkt wanneer u echt stroom nodig heeft.
