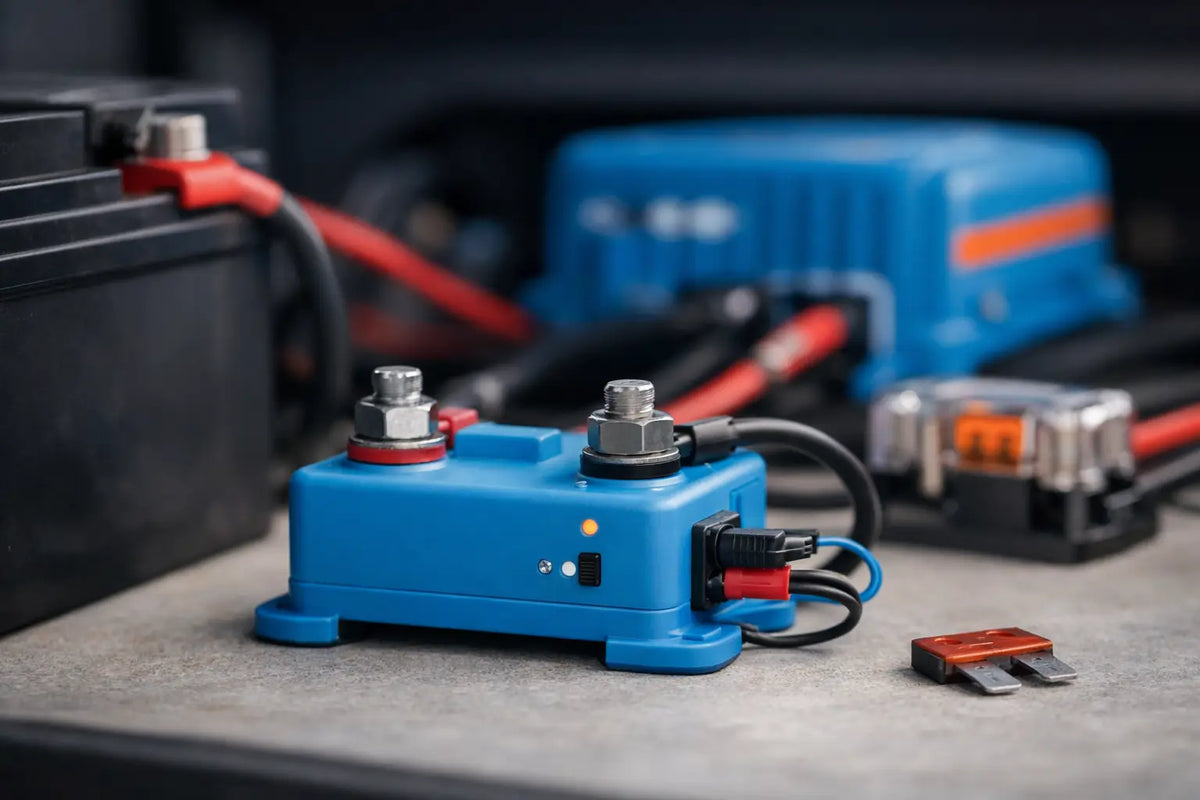

Een Victron Smart Battery Protect is bedoeld voor één cruciale taak: verbruikers op tijd uitschakelen voordat een accu te ver ontladen raakt. Dat klinkt eenvoudig, maar in een camper, boot of off-grid installatie voorkomt deze component veel voorkomende storingen. Denk aan een koelkast die te lang doorloopt, verlichting die na een weekend nog aanstaat of een omvormer die de accu verder leegtrekt dan verantwoord is.
De Smart BatteryProtect is geen acculader, omvormer of zekering. Het is een intelligente accubeveiliging die de plusleiding naar DC-verbruikers onderbreekt wanneer de accuspanning onder een ingestelde grens komt. Zodra de accu weer voldoende is geladen, kan hij de belasting automatisch weer inschakelen. Daarmee beschermt u niet alleen de accucapaciteit, maar ook de kans dat uw systeem zonder bruikbare start- of huishoudstroom komt te staan.
Wat doet een Victron Smart Battery Protect precies?
Accu's gaan sneller achteruit wanneer ze regelmatig diep worden ontladen. Bij loodaccu's leidt dit onder meer tot sulfatering en capaciteitsverlies. Lithiumaccu's mogen eveneens niet onbeperkt ontladen worden, al bepaalt het accumanagementsysteem daar vaak de definitieve ondergrens. Een BatteryProtect zit tussen de accu en de gekozen gelijkstroomverbruikers en grijpt eerder in dan die kritieke grens.
De Smart-uitvoering onderscheidt zich door Bluetooth. Via de VictronConnect-app stelt u de uitschakelspanning, inschakelspanning en bedrijfsmodus in zonder dipswitches of een fysieke programmeerkabel. Dat is praktisch als de unit in een accubak, technische ruimte of onder een bank is gemonteerd. De actuele status en eventuele fouten zijn ook direct uit te lezen.
De schakelaar werkt in de plusleiding. Sluit daarom de min van de verbruikers normaal aan op de gezamenlijke minbus of accumin. Een hoofdzekering vlak bij de accu blijft noodzakelijk. De BatteryProtect beschermt namelijk tegen te lage accuspanning, niet tegen kortsluiting, verkeerde kabeldoorsnede of een defect apparaat.
Wanneer is deze accubeveiliging de juiste keuze?
Een Victron Smart Battery Protect past vooral in 12 V- en 24 V-systemen met DC-verbruikers die tijdelijk uitgeschakeld mogen worden. In een camper zijn dat bijvoorbeeld koelboxen, verlichting, waterpompen, ventilatoren en USB-laders. Op een boot kan het gaan om comfortverbruikers, navigatie-apparatuur die niet continu nodig is of een aparte verbruikersgroep. In een tiny house of tuinhuis beschermt hij de DC-zijde van een zonne-energiesysteem.
Niet iedere belasting hoort achter deze beveiliging. Een elektrische lier, boegschroef, startmotor of zware omvormer kan een zeer hoge piekstroom vragen. Daarvoor is een BatteryProtect vaak niet de logische schakelcomponent. Ook verbruikers die om veiligheidsredenen altijd actief moeten blijven, zoals bepaalde alarm-, bilge- of veiligheidsvoorzieningen, krijgen doorgaans een eigen gezekerde aansluiting rechtstreeks op de accu.
Bij lithiumaccu's is de afweging iets specifieker. Heeft de accu een BMS met een uitgang voor load disconnect of een daarvoor geschikte aansturing, dan kan de Smart BatteryProtect daarop worden afgestemd. Het BMS bewaakt dan de celspanning en de BatteryProtect schakelt de belasting af op het signaal van het BMS. Dat is nauwkeuriger dan alleen sturen op totale accuspanning, die bij lithium minder zegt over de resterende lading.
Kies de stroomklasse op basis van de belasting
De Smart BatteryProtect is verkrijgbaar in verschillende stroomklassen, waaronder 65 A, 100 A en 220 A. Kies niet alleen op basis van de capaciteit van de accu, maar vooral op basis van de maximale continue stroom van alle verbruikers achter de unit. Neem ook de piekstromen mee van motoren, compressoren en pompen.
Een 12 V-koelkast van 60 W gebruikt theoretisch ongeveer 5 A, maar een compressor kan bij het starten kort hoger uitkomen. Een waterpomp en ventilator leveren eveneens pieken. Tel de gelijktijdig draaiende verbruikers op en kies vervolgens een model met voldoende marge. Een te kleine uitvoering kan warm worden, ongewenst afschakelen of op termijn beschadigen.
Let ook op de kabels. Bij 12 V loopt de stroom snel op: een verbruiker van 1.200 W vraagt rond 100 A, nog los van omzettingsverliezen. De kabeldoorsnede, kabelroute, zekeringwaarde, verdeler en aansluitogen moeten allemaal bij die stroom passen. Een 220 A BatteryProtect maakt een te dunne kabel niet veilig.
Gebruik voor de zekering en bekabeling de waarden uit de documentatie van de BatteryProtect en van de aangesloten apparatuur. Plaats de hoofdzekering zo dicht mogelijk bij de accupool. Daarmee blijft ook de kabel tussen accu en beveiliging beschermd wanneer die beschadigt.
Victron Smart Battery Protect aansluiten
Een overzichtelijke DC-opbouw voorkomt zoekwerk bij storingen. De gebruikelijke route is: accuplus, hoofdzekering, BatteryProtect, zekeringhouder of DC-verdeling, daarna de afzonderlijke verbruikers. Elke verbruikersgroep krijgt vervolgens een eigen passende zekering.
Controleer vóór montage of de BatteryProtect op een goed geventileerde, droge plek komt en of de aansluitbouten bereikbaar blijven. Monteer hem niet los in een accubak waar gereedschap of metalen delen kortsluiting kunnen veroorzaken. Houd de kabels zo kort mogelijk waar hoge stromen lopen en gebruik degelijk geperste kabelschoenen met passende krimpkous.
De remote-aansluiting verdient aandacht. Hiermee kunt u de BatteryProtect extern in- of uitschakelen, bijvoorbeeld met een schakelaar, BMS-contact of een ander besturingssignaal. Welke aansluiting nodig is, hangt af van de gekozen modus. Sluit deze aansluiting dus niet op goed geluk aan. Controleer eerst het aansluitschema van uw uitvoering en programmeer daarna de gewenste functie in de app.
Schakel de accu uit of verwijder de hoofdzekering voordat u aan de pluszijde werkt. Sluit de kabels pas aan wanneer u zeker weet welke kant naar de accu en welke kant naar de belasting gaat. Een verkeerde volgorde, losse moer of slecht contact levert spanningsverlies en warmte op, precies op een plek waar hoge stroom kan lopen.
De juiste uitschakelspanning instellen
De beste spanningsgrens hangt af van het accutype, de belasting en uw gebruiksdoel. Er bestaat daarom geen universele instelling die voor elke installatie goed werkt. Een accu onder zware belasting zakt tijdelijk in spanning. Zet u de grens te hoog, dan kan een koelkast of pomp de beveiliging onnodig laten afschakelen. Zet u hem te laag, dan verliest u juist het beschermende effect.
Bij een loodaccu is het verstandig om niet uitsluitend naar de momentane spanning te kijken. Temperatuur, kabelverlies en belasting beïnvloeden die waarde. Wie een diepere ontlading wil vermijden, kiest liever een conservatieve afschakelgrens dan de accu telkens tot het uiterste te gebruiken. De herinschakelspanning moet vervolgens hoog genoeg zijn om te voorkomen dat de belasting direct weer inschakelt en de spanning opnieuw inzakt.
Bij lithium is een instelling op basis van het BMS vaak de betere route. De BatteryProtect fungeert dan als schakelaar, terwijl het BMS beslist wanneer ontladen niet meer is toegestaan. Controleer wel of de gebruikte lithiumaccu, BMS-uitgang en BatteryProtect-modus daadwerkelijk op elkaar zijn afgestemd.
Een accumonitor blijft waardevol, ook met een BatteryProtect in het systeem. De beveiliging voorkomt een ongewenst diepe ontlading, maar een accumonitor geeft inzicht in verbruik, laadstroom en resterende capaciteit. Daardoor ziet u eerder waarom de beveiliging aanspreekt: te weinig zonne-opbrengst, een verborgen sluipverbruiker of een accu die niet meer zijn verwachte capaciteit levert.
Veelgemaakte fouten voorkomen
De eerste fout is de BatteryProtect gebruiken als hoofdschakelaar voor een volledige installatie. Daar is hij niet primair voor bedoeld. Gebruik een geschikte accuschakelaar om een systeem spanningsvrij te maken tijdens onderhoud.
Een tweede fout is alle verbruikers achter één beveiliging plaatsen. Verdeel kritische en niet-kritische groepen bewust. U wilt bijvoorbeeld misschien dat comfortverbruikers uitschakelen, terwijl de monitoring of een noodzakelijke pomp onder voorwaarden actief blijft.
De derde fout is de instelling na montage nooit controleren. Test het systeem wanneer de accu gedeeltelijk ontladen is en schakel enkele realistische verbruikers in. Controleer of de unit op het gewenste moment afschakelt, of de kabels koel blijven en of de verbruikers na herladen correct terugkomen.
Voor een systeem dat later wordt uitgebreid, is het verstandig nu al ruimte te houden in de DC-verdeling en kabelkeuze. Bij Hetech vindt u naast de BatteryProtect ook de zekeringen, verdeelcomponenten en aansluitmaterialen die nodig zijn om die opbouw technisch kloppend te maken.
Een goed ingestelde accubeveiliging is geen vervanging voor verstandig energiegebruik, maar wel een betrouwbare laatste grens. Juist wanneer u onderweg bent, op het water ligt of buiten het net werkt, geeft die grens rust: de accu blijft beschikbaar voor het moment waarop u hem echt nodig heeft.
