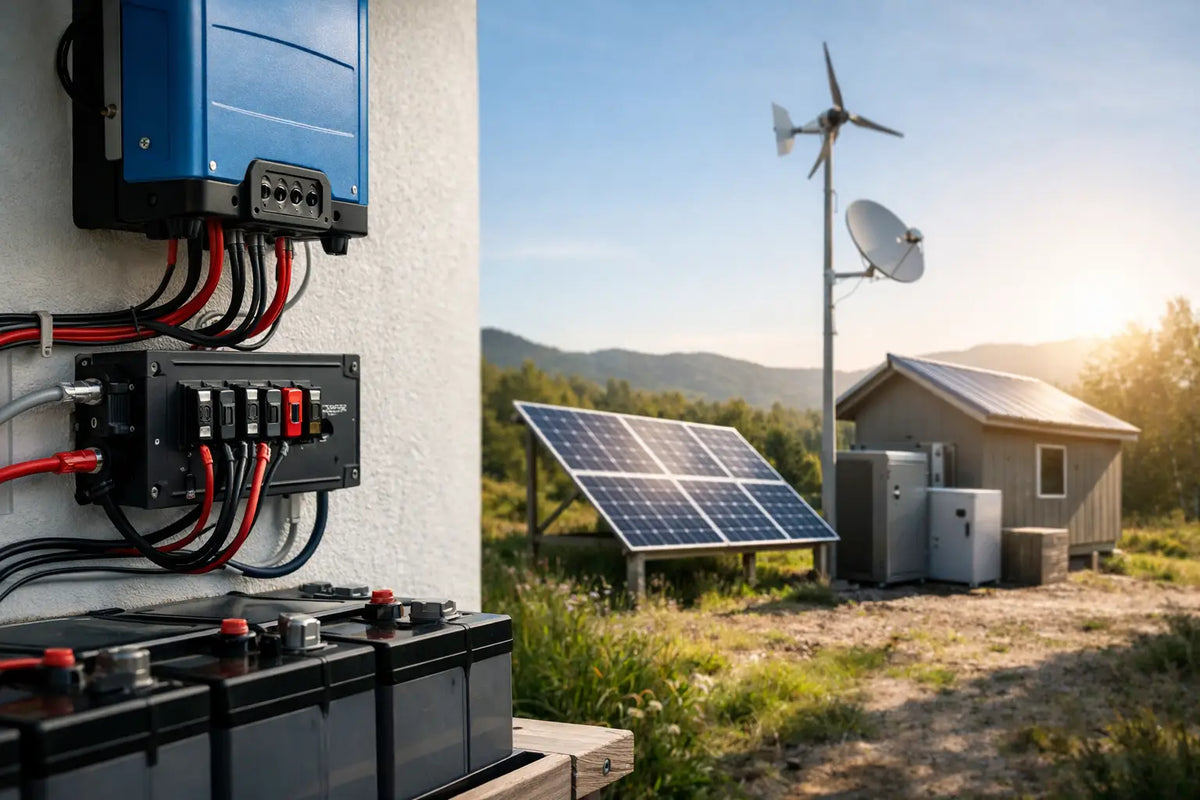

Een accubank, zonnepanelen en een omvormer vormen pas een bruikbaar systeem als de DC-zijde veilig en logisch is verdeeld. Deze DC distributie systeem gids helpt bij het kiezen en opbouwen van de onderdelen tussen accu, verbruikers en laadbronnen. Juist daar ontstaan in campers, boten en off-grid installaties de meeste storingen: een te dunne kabel, een zekering op de verkeerde plek of een rommelige aansluiting die later niet meer goed te controleren is.
Een goede DC-verdeling doet drie dingen. Hij beschermt kabels tegen overstroom, maakt groepen afzonderlijk uitschakelbaar en houdt de installatie overzichtelijk. Dat bespaart zoektijd bij onderhoud en beperkt de gevolgen van een fout tot één groep in plaats van het complete systeem.
Begin bij de stroom, niet bij de verdeler
Kies een DC-distributiesysteem niet alleen op basis van het aantal aansluitingen. Bepaal eerst welke verbruikers en laadbronnen u aansluit, hoeveel stroom zij maximaal vragen en welke kabelroute daarbij hoort. Een 12V-koelkast, waterpomp, verlichting en USB-laders vragen samen iets anders dan een grote omvormer of een boegschroef.
Het uitgangspunt is vermogen gedeeld door spanning. Een verbruiker van 120 watt trekt op een 12V-systeem ongeveer 10 ampère. Op 24V is dat circa 5 ampère. In de praktijk rekent u met marge, omdat spanning kan dalen en apparaten kortstondig een hogere inschakelstroom kunnen hebben. Voor een omvormer is die piekstroom vaak bepalend voor kabel, hoofdzekering en hoofdschakelaar.
Maak daarom een eenvoudig overzicht per groep: apparaat, vermogen, maximale stroom, kabellengte en gewenste zekering. Neem ook toekomstige uitbreidingen mee, zoals extra zonnepanelen, een dieselheater, een tweede acculader of een grotere omvormer. Eén vrije positie in een verdeelblok is prettig; een compleet vol systeem is zelden handig.
De opbouw van een DC-distributiesysteem
Een overzichtelijke installatie heeft een duidelijke energieroute. Vanaf de pluspool van de accu loopt eerst een hoofdzekering, gevolgd door een hoofdschakelaar of accuschakelaar. Daarna verdeelt een plusbusbar of zekeringhouder de stroom naar afzonderlijke groepen. De minzijde komt samen op een minbusbar. Bij systemen met accumonitor loopt de volledige verbruikers- en laadstroom doorgaans via de shunt, zodat de monitor de accustatus correct berekent.
De hoofdzekering beschermt vooral de hoofdkabel tussen accu en verdeling. Plaats deze zo dicht mogelijk bij de accu. Een niet-afgezekerde kabel direct aan een accu kan bij beschadiging extreem hoge kortsluitstromen leveren. Houd het stuk kabel tussen accu en zekering daarom zo kort mogelijk en zorg dat het mechanisch goed beschermd is.
Na de hoofdzekering volgt de verdeling naar groepen. Elke aftakking krijgt een eigen zekering die is afgestemd op de kabel van die groep. De zekering beschermt in de eerste plaats de kabel, niet het apparaat. Een apparaat dat 5 ampère gebruikt aan een kabel die veilig 10 ampère kan voeren, krijgt dus geen willekeurige 20A-zekering omdat die minder snel aanspreekt.
Plusverdeling, minverdeling en retourstromen
Op de pluszijde zijn zekeringhouders, zekeringblokken en verdeelmodules gebruikelijk. Een compacte zekeringhouder werkt goed voor lichte 12V-verbruikers. Voor grotere stromen of meerdere aansluitingen zijn busbars en modulaire DC-verdelers praktischer. Kies componenten met voldoende continue stroombelasting en let ook op de maximale stroom per aansluiting.
De minbusbar wordt vaak onderschat. Toch komen alle retourstromen daar samen. Een te lichte minbusbar kan warm worden of beperkt uitbreiding. Gebruik een busbar met voldoende aansluitpunten, een passende stroomklasse en degelijke bevestiging. Bij een accumonitor moet de systeemmin aan de juiste zijde van de shunt worden aangesloten. Alleen de accu-min hoort rechtstreeks aan de accuzijde van de shunt. Anders lopen stromen buiten de meting om en klopt de weergegeven accustatus niet meer.
Zekeringen kiezen: type, waarde en plaats
Er bestaan verschillende zekeringtypen voor DC-installaties. Kleine steekzekeringen zijn geschikt voor lichte groepen zoals verlichting, pompen en 12V-aansluitingen. MIDI-, MEGA- of ANL-zekeringen worden vaker gebruikt voor hogere stromen, bijvoorbeeld tussen accu en omvormer of bij een krachtige DC-DC-lader. Welk type past, hangt af van de benodigde stroom, het aansluitmateriaal en de voorschriften van het aangesloten apparaat.
De juiste zekeringwaarde ligt boven de normale bedrijfsstroom, maar onder de maximale veilige belasting van de kabel. De kabeldoorsnede, lengte, aanlegwijze en omgevingstemperatuur spelen daarbij mee. Een kabel in een warme bundel kan minder stroom verwerken dan dezelfde kabel vrij gemonteerd. Kijk daarom niet alleen naar een online rekentabel, maar beoordeel de volledige installatie.
Bij lange kabels is spanningsval een tweede aandachtspunt. Een groep kan technisch veilig gezekerd zijn en toch slecht functioneren doordat de spanning bij de verbruiker te ver wegzakt. Vooral op 12V merkt u dat snel bij koelcompressoren, pompen en omvormers. Een grotere kabeldoorsnede kan dan verstandiger zijn dan een zwaardere zekering.
Gebruik geen zekering om een verkeerd gedimensioneerde kabel te compenseren. Ook een te zware zekering vervangen door een kleinere is niet altijd voldoende als de kabel, aansluitogen of verdeler al niet passen bij de verwachte belasting. De hele stroomroute moet op elkaar aansluiten.
Kabels en aansluitingen bepalen de betrouwbaarheid
Een kwalitatieve verdeler lost slechte kabelafwerking niet op. Gebruik soepele, voor de toepassing geschikte kabel, kabelschoenen met de juiste maat en een goede krimptang. Een los gekrompen kabeloog geeft overgangsweerstand. Bij hogere stromen leidt dat tot warmte, spanningsverlies en mogelijk schade aan isolatie of aansluitpunten.
Kies kabelogen die passen bij zowel de kabeldoorsnede als de boutmaat van de busbar, zekeringhouder of accu. Te grote ogen kunnen verschuiven, te kleine ogen worden soms geforceerd gemonteerd. Bescherm de krimpverbinding met krimpkous en plaats een trekontlasting wanneer kabels kunnen bewegen, bijvoorbeeld in een camper of boot.
Werk kabels netjes weg en voorkom scherpe randen, knikken en contact met hete delen. Gebruik doorvoertules waar kabels door plaatwerk lopen. Houd stuur- en communicatiekabels waar mogelijk apart van zware stroomkabels. Dat maakt de installatie niet alleen netter, maar helpt ook bij storingszoeken en toekomstige aanpassingen.
Wanneer kiest u een kant-en-klare verdeler?
Een losse combinatie van busbars, zekeringhouders en schakelaars biedt veel vrijheid. Dat is praktisch wanneer u een systeem volledig op maat opbouwt of hoge stromen en afwijkende kabeldoorsneden hebt. Het vraagt wel om meer ruimte, planning en aandacht voor afscherming van spanningsvoerende delen.
Een kant-en-klaar DC-distributiesysteem is vaak sneller te monteren en overzichtelijker voor gangbare groepen. Denk aan een compacte zekeringkast voor 12V-verbruikers of een modulaire verdeler die past bij andere systeemcomponenten. Controleer vooraf hoeveel groepen nodig zijn, of negatieve aansluitingen zijn geïntegreerd en welke zekeringtypen worden gebruikt.
Voor een grotere Victron-installatie kan een modulaire aanpak logisch zijn: aparte beveiliging voor omvormer, MPPT-laadregelaar, DC-DC-lader en DC-verbruikers, met busbars als centraal aansluitpunt. Voor een eenvoudige camper met verlichting, pomp en koelkast is zo'n opbouw soms onnodig uitgebreid. De juiste oplossing is de oplossing die veilig is, past in de beschikbare ruimte en later begrijpelijk blijft.
Controle vóór u spanning inschakelt
Controleer alle aansluitingen voordat u de accu aansluit. Kijk of plus en min niet verwisseld zijn, of kabelogen vlak op het contactvlak liggen en of moeren volgens de voorschriften vastzitten. Controleer ook of elke kabel een passende zekering heeft en of ongebruikte aansluitpunten zijn afgedekt.
Schakel daarna groep voor groep in. Meet de spanning op de busbar en bij kritische verbruikers. Voel na een periode met belasting voorzichtig of aansluitingen ongewoon warm worden. Warmte is vaak een aanwijzing voor een te lichte component, een slechte krimpverbinding of een onvoldoende vastgezette aansluiting.
Label tenslotte elke zekering, schakelaar en kabel. Dat lijkt een detail totdat u onderweg een storing zoekt of na twee jaar een extra verbruiker aansluit. Met een duidelijk schema en een nette DC-verdeling blijft uw energiesysteem uitbreidbaar en controleerbaar. Hetech helpt daarbij met componenten die aansluiten op de logica van een degelijk off-grid systeem.
