Een accukabel die warm wordt, een omvormer die onder belasting uitvalt of een laadstroom die lager blijft dan verwacht - opvallend vaak zit het probleem niet in de accu of de elektronica, maar in de aansluiting. Wie kabelschoenen accu persen serieus neemt, voorkomt spanningsverlies, storingen en onnodige slijtage in een off-grid systeem.
Waarom goed persen bij accukabels telt
In een 12V- of 24V-systeem lopen de stromen snel op. Zeker bij omvormers, DC-DC laders, lieren of boordsystemen is een kleine overgangsweerstand al genoeg om warmte op te bouwen. Dat merk je niet altijd meteen. Soms werkt alles ogenschijnlijk normaal, totdat een verbinding na verloop van tijd verkleurt, loskomt of onder piekbelasting problemen geeft.
Een goed geperste kabelschoen zorgt voor een mechanisch sterke en elektrisch betrouwbare verbinding tussen kabel en aansluitpunt. Dat klinkt eenvoudig, maar in de praktijk gaat het vaak mis op drie punten: de verkeerde kabelschoen, een tang die niet past bij de kabeldoorsnede, of een persing die er strak uitziet maar intern onvoldoende contact maakt.
Bij off-grid toepassingen is dat extra relevant. Je systeem staat vaak in een camper, boot, werkvoertuig of afgelegen installatie waar je geen zin hebt in zoekwerk of uitval. Juist daarom moet de basis kloppen.
Kabelschoenen accu persen begint bij de juiste combinatie
Een goede persverbinding begint niet bij de tang, maar bij de maatvoering. De binnendiameter van de kabelschoen moet passen bij de kabeldoorsnede, en het oog moet aansluiten op de boutmaat van het aansluitpunt. Een 25 mm2 kabel in een te ruime kabelschoen persen geeft vrijwel altijd een minder betrouwbare verbinding. Andersom beschadig je met een te kleine kabelschoen de aders of krijg je de kabel simpelweg niet goed geplaatst.
Let ook op het materiaal. Voor accutoepassingen worden meestal koperen kabelschoenen gebruikt, vaak vertind om corrosie te beperken. Zeker in maritieme omgevingen of vochtige installaties is dat geen overbodige luxe. Een nette persing helpt weinig als oxidatie daarna de verbinding aantast.
Ook het type kabel speelt mee. Fijnaderige accukabel voor mobiele systemen vraagt om een kabelschoen die daar geschikt voor is. Gebruik je stuggere kabel of juist zeer soepele las- of accukabel, dan wil je dat de huls van de kabelschoen de aders goed omsluit zonder loze ruimte.
Welk gereedschap gebruik je?
Voor kabelschoenen accu persen is een standaard combinatietang of universele krimptang niet voldoende. Bij accukabels heb je te maken met grotere doorsneden en hogere stromen. Daar hoort een passende perstang bij, handmatig, hydraulisch of elektrisch, afhankelijk van de maat en de frequentie waarmee je werkt.
Voor incidenteel werk in kleinere doorsneden kan een goede handperstang prima volstaan. Werk je regelmatig met 25 mm2, 35 mm2, 50 mm2 of groter, dan is hydraulisch persen vaak consistenter en minder vermoeiend. Dat is niet alleen prettiger, maar ook betrouwbaarder. Een halve persing omdat je gereedschap net tekortschiet, zie je niet altijd direct terug aan de buitenkant.
Belangrijk is dat de matrijs overeenkomt met de kabelmaat en het type kabelschoen. Niet iedere persvorm is hetzelfde. Zeskantpersing, indent-persing of andere profielen kunnen allemaal werken, zolang kabelschoen en gereedschap op elkaar zijn afgestemd. Willekeurig combineren geeft onvoorspelbare resultaten.
Zo pers je een kabelschoen correct
De werkwijze is eenvoudig, maar precies werken maakt het verschil. Strip eerst de kabel op de juiste lengte. Niet te kort, want dan vult de ader de huls niet volledig. Niet te lang, want uitstekende aders of zichtbaar koper buiten de kabelschoen vergroten de kans op corrosie en slecht contact.
Controleer daarna of alle aders netjes intact zijn. Beschadigde of deels afgeknipte koperdraden verlagen de effectieve doorsnede. Schuif de kabel volledig in de kabelschoen totdat de ader de aanslag bereikt. Bij twijfel helpt het om vooraf de stripmaat te bepalen op basis van de diepte van de huls.

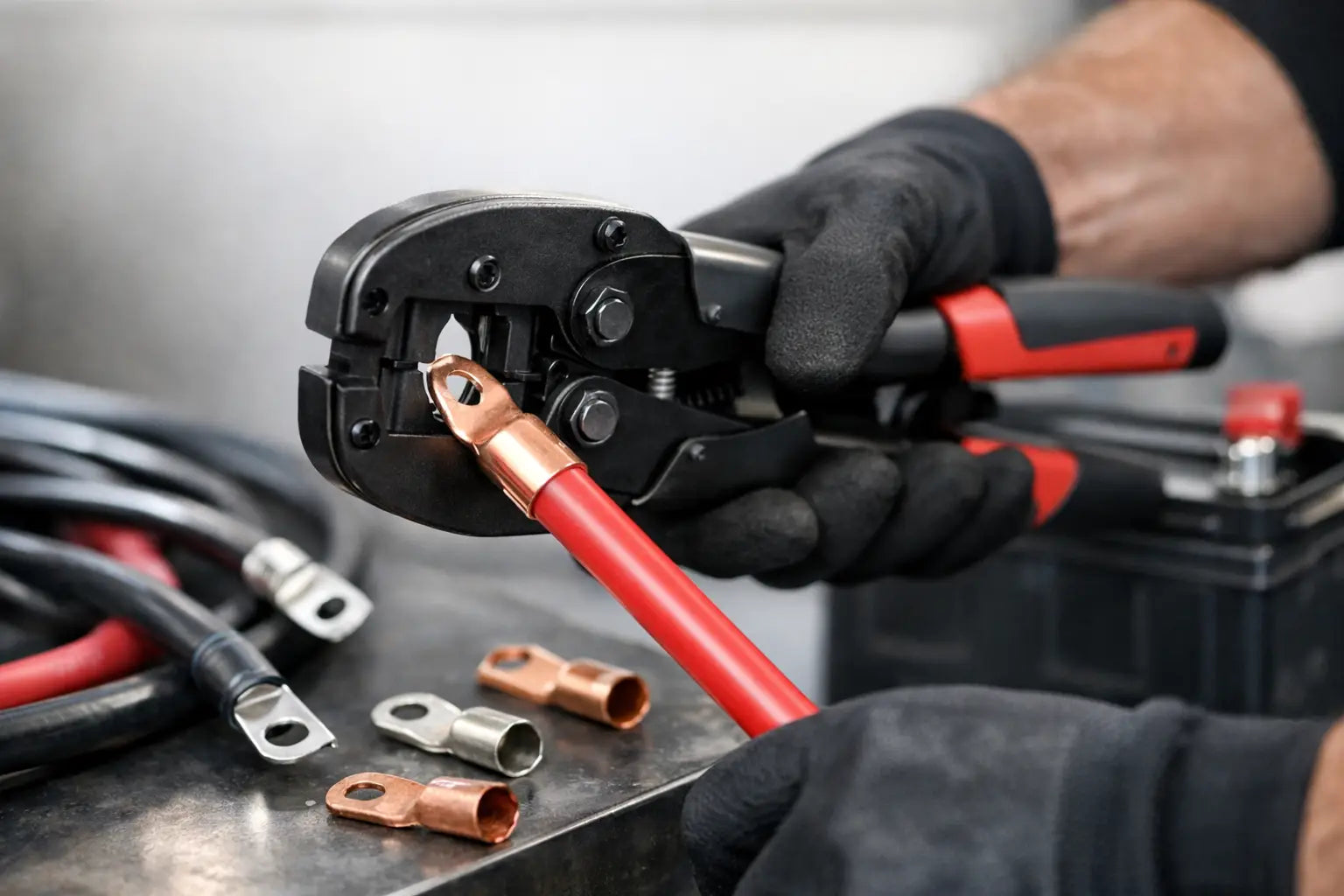

Plaats vervolgens de kabelschoen in de juiste matrijs en pers op de juiste positie. Bij langere hulzen zijn soms meerdere persingen nodig. Dat hangt af van het type kabelschoen en de gebruikte persmethode. Te dicht op het oog persen kan de vorm vervormen, terwijl te ver naar achteren een deel van de verbinding onbenut laat.
Na het persen hoort de verbinding mechanisch vast te zitten zonder speling. Een lichte trektest is zinvol. Niet om de verbinding te forceren, maar om te controleren of de kabel niet uit de huls schuift. Werk de verbinding daarna af met passende krimpkous, bij voorkeur met lijmlaag als de omgeving vochtig of trillingsgevoelig is.
Veelgemaakte fouten bij accukabels
De meest voorkomende fout is persen met ongeschikt gereedschap. Een verbinding kan dan aan de buitenkant acceptabel lijken, terwijl de contactdruk intern onvoldoende is. Dat geeft warmteontwikkeling en spanningsverlies, vooral bij hoge stromen.
Een tweede fout is solderen als vervanging voor persen. Dat lijkt voor sommigen een nette oplossing, maar bij accukabels in mobiele of trillende toepassingen is het vaak minder geschikt. Tin kan onder mechanische belasting minder stabiel zijn, en de overgang tussen stijve gesoldeerde ader en flexibele kabel wordt een zwak punt. Voor de meeste off-grid toepassingen is correct persen de betere keuze.
Ook wordt de kabeldoorsnede regelmatig onderschat. Een nette kabelschoen op een te dunne kabel lost niets op. De complete verbinding moet passen bij de stroom, de kabellengte en de belasting. Wie alleen naar de accupool kijkt en niet naar de rest van het traject, bouwt alsnog verlies in.
Verder gaat het mis bij de afwerking. Geen krimpkous gebruiken, een verbinding onbeschermd in een vochtige ruimte laten zitten of een kabel zonder trekontlasting monteren, verkort de levensduur. Zeker in campers, boten en servicevoertuigen werken trillingen en temperatuurschommelingen continu op de aansluiting in.
Wanneer is een persing goed genoeg?
Dat hangt af van de toepassing. Voor een kleine hulpverbinding met beperkte stroom zijn de marges groter dan voor een accukabel naar een zware omvormer. Toch is de basis hetzelfde: lage overgangsweerstand, voldoende mechanische vastheid en bescherming tegen corrosie.
Een goede controle is praktisch. Wordt de verbinding warm bij belasting? Zie je verkleuring van koper of isolatie? Is er spanningsval merkbaar tussen accu en verbruiker die niet te verklaren is door kabellengte of dimensionering? Dan moet je niet alleen naar de apparatuur kijken, maar juist naar de persverbindingen.
Bij nieuwe installaties loont het om verbindingen na de eerste periode nog eens te inspecteren. Niet omdat een goede persing snel loslaat, maar omdat montagefouten dan vroeg zichtbaar worden. Denk aan een verkeerde boutmaat, een kabel onder spanning of een aansluiting die net niet vlak op de pool ligt.
Kabelschoenen accu persen in een off-grid systeem
In een off-grid installatie is elke verbinding onderdeel van het geheel. De accukabel tussen accu en omvormer krijgt vaak de meeste aandacht, maar ook verbindingen naar zekeringhouders, verdeelblokken, laders en DC-distributie zijn kritisch. Een systeem is zo betrouwbaar als de zwakste schakel.
Daarom is het verstandig om kabelschoenen, zekeringen, distributiecomponenten en kabeldoorsneden als één keten te bekijken. Een perfect geperste kabelschoen heeft weinig waarde als hij op een verkeerd gedimensioneerde zekeringhouder wordt gemonteerd of op een aansluitpunt dat niet geschikt is voor de stroom.
Voor wie zelf een systeem opbouwt of uitbreidt, helpt het om vooraf te bepalen welke kabelmaten en aansluitogen nodig zijn. Dat voorkomt improvisatie tijdens montage. Juist bij specialistische off-grid componenten is het prettig als je de kernonderdelen en de benodigde aansluitmaterialen op elkaar kunt afstemmen. Dat is ook precies waarom een technisch gericht assortiment, zoals bij Hetech, in de praktijk tijd scheelt.
Wanneer zelf doen en wanneer uitbesteden?
Als je het juiste gereedschap hebt, de kabelmaat begrijpt en zorgvuldig werkt, is kabelschoenen persen goed zelf te doen. Voor veel camperaars, booteigenaren en installateurs hoort het gewoon bij degelijk systeemwerk. Maar er is ook een grens.
Werk je met zeer grote doorsneden, kritische piekbelastingen of installaties waar uitval directe gevolgen heeft, dan is professioneel afgewerkt kabelwerk vaak de veiligere route. Dat geldt ook als je niet zeker weet of je persgereedschap geschikt is. Een accukabel maak je maar één keer goed. Herstellen na schade aan elektronica of warmteproblemen kost meestal meer dan het meteen netjes uitvoeren.
Een praktische vuistregel is simpel: als je twijfelt over de kwaliteit van de persing, is die twijfel al reden om het opnieuw te doen. In een off-grid systeem wil je geen verbindingen waar je later alsnog bij moet. Goed persen is geen detail, maar gewoon onderdeel van een betrouwbaar energiesysteem.
