☀️ Zonnepanelen & MPPT

Waarom is een MPPT belangrijk?

De spanning van zonnepanelen verandert voortdurend.

Factoren zoals:

• Zoninstraling

• Temperatuur

• Schaduw

• Belasting

hebben invloed op de opbrengst.

Een MPPT laadregelaar zoekt continu naar het punt waarop de zonnepanelen het meeste vermogen leveren.

Daardoor wordt de beschikbare zonne-energie optimaal benut.

Wat is het verschil tussen MPPT en PWM?

Vroeger werden veel systemen uitgerust met PWM laadregelaars.

PWM staat voor:

Pulse Width Modulation

Deze techniek is eenvoudiger maar minder efficiënt.

Een MPPT laadregelaar kan afhankelijk van de situatie vaak 10% tot 30% meer energie uit dezelfde zonnepanelen halen.

Voor moderne installaties wordt daarom vrijwel altijd een MPPT laadregelaar aanbevolen.

Hoe werkt een MPPT laadregelaar?

Een zonnepaneel levert meestal een hogere spanning dan de accu nodig heeft.

Voorbeeld:

Een zonnepaneel levert:

40V

Terwijl een 12V accu wordt geladen rond:

14V

Een MPPT regelaar zet deze hogere spanning efficiënt om naar laadstroom voor de accu.

Daardoor gaat er veel minder energie verloren.

Welke gegevens zijn belangrijk?

Bij het kiezen van een MPPT zijn twee waarden belangrijk:

Maximale PV-spanning

Dit is de hoogste spanning die op de zonnepaneelingang van de regelaar mag komen.

Voorbeelden:

• SmartSolar 75/15 = maximaal 75V

• SmartSolar 100/20 = maximaal 100V

• SmartSolar 150/35 = maximaal 150V

Wordt deze spanning overschreden, dan kan de regelaar beschadigd raken.

Maximale laadstroom

Dit bepaalt hoeveel stroom de regelaar maximaal naar de accu kan sturen.

Voorbeelden:

• 75/15 = 15A laadstroom

• 100/20 = 20A laadstroom

• 150/35 = 35A laadstroom

Hoe lees je een Victron MPPT modelnummer?

Neem als voorbeeld:

Victron SmartSolar MPPT 150/35

Dit betekent:

150 = maximale PV-spanning van 150V

35 = maximale laadstroom van 35A

Dit model kan dus zonnepanelen verwerken tot maximaal 150V open klemspanning en maximaal 35A laadstroom leveren.

Wat is open klemspanning (Voc)?

De open klemspanning is de spanning van een zonnepaneel wanneer er geen belasting aangesloten is.

Deze waarde staat vermeld op het datasheet van het zonnepaneel.

Bij het ontwerpen van een systeem moet altijd rekening worden gehouden met de hoogste mogelijke Voc.

Vooral bij lage temperaturen kan de paneelspanning stijgen.

Daarom is extra marge belangrijk.

Serie of parallel schakelen?

Zonnepanelen kunnen op verschillende manieren worden aangesloten.

Serie

Bij serie schakeling wordt de spanning opgeteld.

Voorbeeld:

Paneel 1:

40V

Paneel 2:

40V

Resultaat:

80V

De stroom blijft gelijk.

Voordelen:

• Lagere kabelverliezen

• Hogere efficiëntie

• Minder stroom door de bekabeling

Parallel

Bij parallel schakeling blijft de spanning gelijk.

Voorbeeld:

Paneel 1:

40V

Paneel 2:

40V

Resultaat:

40V

De stroom wordt opgeteld.

Voordelen:

• Minder gevoelig voor schaduwverschillen

• Eenvoudige uitbreiding

Wat gebeurt er bij schaduw?

Schaduw heeft grote invloed op zonnepanelen.

Wanneer één paneel in een serie-string zwaar beschaduwd wordt kan dit de opbrengst van de hele string beperken.

Daarom moet bij systemen met veel schaduw goed worden gekeken naar de configuratie van de panelen.

Praktijkvoorbeeld: Camperinstallatie

Verbruik:

1000 Wh per dag

Zonnepanelen:

2 × 175Wp

Systeemspanning:

12V

Een Victron SmartSolar MPPT 100/20 is voor veel camperinstallaties een geschikte keuze.

Praktijkvoorbeeld: Off-grid systeem

Verbruik:

3000 Wh per dag

Zonnepanelen:

4 × 450Wp

Systeemspanning:

24V

Een Victron SmartSolar MPPT 150/60 of vergelijkbaar model wordt vaak toegepast.

De exacte keuze hangt af van de paneelconfiguratie.

Praktijkvoorbeeld: ESS systeem

Bij grotere energieopslagsystemen worden vaak meerdere strings met zonnepanelen gebruikt.

Hier komen regelmatig modellen voor zoals:

• SmartSolar 250/70

• SmartSolar 250/85

• SmartSolar 250/100

Deze systemen vereisen altijd een correcte berekening van spanning en laadstroom.

Veelgemaakte fouten

Alleen naar het paneelvermogen kijken

Veel mensen kijken uitsluitend naar het aantal Wattpiek.

De maximale spanning is minstens zo belangrijk.

Te weinig marge nemen

Een systeem dat in de zomer veilig werkt kan in de winter een hogere Voc bereiken.

Houd altijd voldoende veiligheidsmarge aan.

Een te kleine MPPT kiezen

Een te kleine laadregelaar beperkt de maximale opbrengst van de zonnepanelen.

Schaduw onderschatten

Zelfs een klein beetje schaduw kan een aanzienlijke invloed hebben op de opbrengst van zonnepanelen.

Welke MPPT heb ik nodig?

Kleine camperinstallaties:

75/15 of 100/20

Middelgrote installaties:

100/30 of 150/35

Grotere off-grid systemen:

150/45 of 150/60

ESS en grote energieopslag:

250/70, 250/85 of 250/100

Gebruik altijd de specificaties van de zonnepanelen en de maximale spanning van de regelaar om de juiste keuze te maken.

Waarom kiezen voor Victron SmartSolar?

Victron SmartSolar laadregelaars bieden:

• Hoog rendement

• Ingebouwde Bluetooth

• Monitoring via VictronConnect

• Uitgebreide configuratiemogelijkheden

• Betrouwbare werking onder zware omstandigheden

Daardoor behoren ze tot de meest gebruikte MPPT laadregelaars binnen campers, boten en off-grid systemen.

Aanbevolen producten

Voor een betrouwbare zonne-installatie adviseren wij:

• Victron SmartSolar MPPT laadregelaars

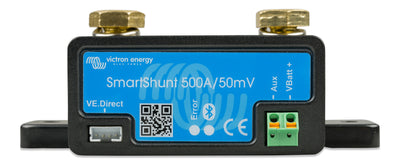

• Victron SmartShunt batterijmonitoren

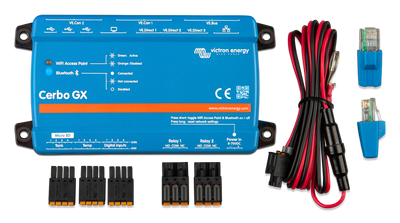

• Victron Cerbo GX

• Dubbel geïsoleerde zonnekabel

• MC4 connectoren

• MIDI zekeringen

Veelgestelde vragen

Kan een MPPT te groot zijn?

Ja. Een veel grotere laadregelaar werkt meestal prima, maar is vaak duurder dan noodzakelijk.

Kan ik meerdere zonnepanelen op één MPPT aansluiten?

Ja. Zolang de maximale spanning en stroom van de regelaar niet worden overschreden.

Is een MPPT beter dan PWM?

Voor vrijwel alle moderne installaties wel. MPPT levert doorgaans een hoger rendement.

Heb ik Bluetooth nodig?

Niet noodzakelijk, maar monitoring via VictronConnect maakt installatie, diagnose en optimalisatie aanzienlijk eenvoudiger.

Conclusie

Een MPPT laadregelaar is een essentieel onderdeel van iedere moderne zonne-installatie. Door de juiste combinatie van paneelspanning, laadstroom en systeemspanning te kiezen wordt de maximale opbrengst uit de zonnepanelen gehaald.

Bij het selecteren van een MPPT zijn vooral de maximale PV-spanning, laadstroom en paneelconfiguratie van belang. Victron SmartSolar laadregelaars bieden hiervoor een betrouwbare en efficiënte oplossing voor campers, boten, off-grid systemen en energieopslaginstallaties.
