Wat is een MPPT?

MPPT staat voor:

Maximum Power Point Tracking

Een MPPT laadregelaar zoekt continu naar het optimale werkpunt van de zonnepanelen om zo veel mogelijk energie naar de accu te sturen.

Ten opzichte van oudere PWM laadregelaars levert een MPPT vaak aanzienlijk meer opbrengst.

Voordelen:

• Hoger rendement

• Meer energieopbrengst

• Geschikt voor hogere paneelspanningen

• Ideaal voor moderne zonne-installaties

Hoe lees je een Victron MPPT modelnummer?

Neem als voorbeeld:

Victron SmartSolar MPPT 150/35

Dit betekent:

150 = maximale PV-spanning

35 = maximale laadstroom

De regelaar mag dus maximaal 150V op de zonnepaneelingang ontvangen en kan maximaal 35A laadstroom leveren.

Wat is open klem spanning (Voc)?

De open klem spanning is de spanning van een zonnepaneel wanneer er geen belasting aangesloten is.

Deze waarde staat altijd vermeld op het datasheet van het paneel.

Voorbeeld:

Zonnepaneel:

• Vermogen: 450Wp

• Voc: 49,5V

Wanneer twee panelen in serie worden geplaatst:

49,5V + 49,5V = 99V

De MPPT moet deze spanning veilig kunnen verwerken.

Waarom is Voc zo belangrijk?

Bij koud weer stijgt de spanning van zonnepanelen.

Een installatie die in de zomer 95V levert kan op een koude winterochtend gemakkelijk boven de 100V uitkomen.

Daarom wordt altijd veiligheidsmarge aanbevolen.

Voor een string van ongeveer 95V is een:

Victron SmartSolar 150/35

vaak een veiligere keuze dan een 100V model.

Wat is kortsluitstroom (Isc)?

De kortsluitstroom geeft aan hoeveel stroom een zonnepaneel maximaal kan leveren.

Voorbeeld:

Paneel:

Isc = 13A

Bij parallel schakelen telt deze stroom op.

Twee panelen parallel:

13A + 13A = 26A

Drie panelen parallel:

39A

De MPPT moet deze stroom veilig kunnen verwerken.

Serie of parallel?

De configuratie van de zonnepanelen heeft grote invloed op de MPPT-keuze.

Serie

Bij serie schakelen wordt de spanning opgeteld.

Voorbeeld:

2 × 50V panelen

Resultaat:

100V

De stroom blijft gelijk.

Voordelen:

• Minder kabelverlies

• Lagere stroom

• Hogere efficiëntie

Parallel

Bij parallel schakelen blijft de spanning gelijk.

De stroom wordt opgeteld.

Voordelen:

• Minder gevoelig voor schaduw

• Eenvoudig uitbreidbaar

Nadelen:

• Hogere stromen

• Dikkere bekabeling

Welke laadstroom heb ik nodig?

Naast de spanning moet ook gekeken worden naar de maximale laadstroom.

Een eenvoudige benadering:

Paneelvermogen ÷ Accuspanning

Voorbeeld:

800W zonnepanelen

12V systeem

800 ÷ 12 ≈ 67A

In dit geval zou een 15A of 20A MPPT veel te klein zijn.

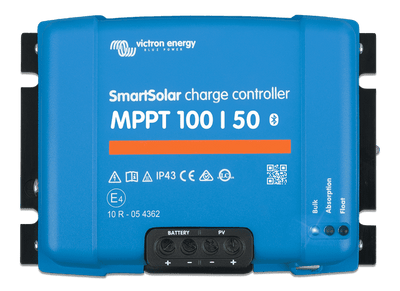

Een SmartSolar 100/50 of 150/60 is dan realistischer.

Praktijkvoorbeeld 1: Camper

Installatie:

• 2 × 175Wp zonnepanelen

• 12V accu

• Panelen in serie

Totaal vermogen:

350Wp

Vaak geschikte MPPT:

• SmartSolar 75/15

• SmartSolar 100/20

Dit is één van de meest voorkomende camperconfiguraties.

Praktijkvoorbeeld 2: Camper met grotere lithiumaccu

Installatie:

• 2 × 220Wp zonnepanelen

• LiFePO4 accu

• 12V systeem

Totaal vermogen:

440Wp

Geschikte MPPT:

• SmartSolar 100/30

Hierdoor blijft ruimte voor uitbreiding.

Praktijkvoorbeeld 3: Off-grid systeem

Installatie:

• 4 × 450Wp zonnepanelen

• 24V systeem

Totaal vermogen:

1800Wp

Geschikte MPPT:

• SmartSolar 150/60

Afhankelijk van de stringspanning kan ook een 250V model nodig zijn.

Praktijkvoorbeeld 4: Grote energieopslag

Installatie:

• 10 × 450Wp zonnepanelen

• 48V systeem

Totaal vermogen:

4500Wp

Veel gebruikte modellen:

• SmartSolar 250/70

• SmartSolar 250/85

• SmartSolar 250/100

Deze worden vaak toegepast in combinatie met MultiPlus-II systemen.

SmartSolar modellen uitgelegd

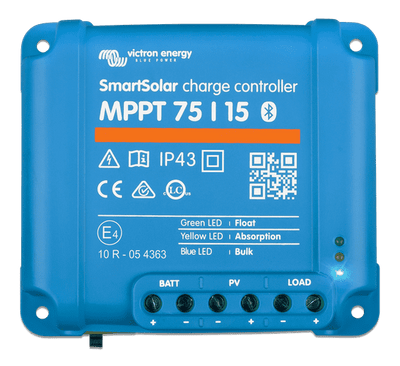

SmartSolar 75/15

Geschikt voor:

• Kleine campers

• Kleine boten

• 12V systemen

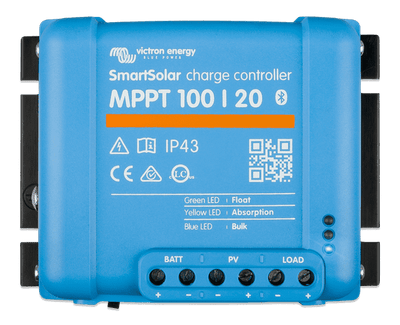

SmartSolar 100/20

Geschikt voor:

• Kleine tot middelgrote installaties

• 12V en 24V systemen

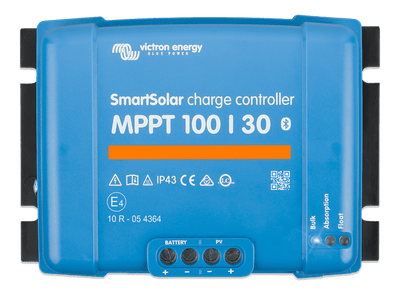

SmartSolar 100/30

Geschikt voor:

• Grotere campers

• LiFePO4 installaties

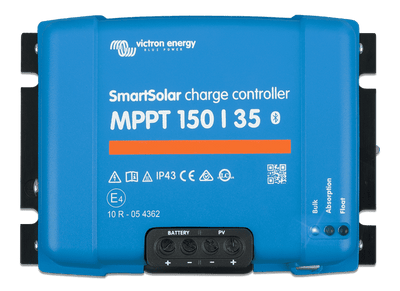

SmartSolar 150/35

Geschikt voor:

• Middelgrote off-grid systemen

• Hogere stringspanningen

SmartSolar 150/60

Geschikt voor:

• Grote off-grid systemen

• Tiny houses

SmartSolar 250-serie

Geschikt voor:

• ESS-systemen

• Energieopslag

• Grote zonne-installaties

Veelgemaakte fouten

Alleen naar Wattpiek kijken

De spanning van de zonnepanelen is minstens zo belangrijk.

Geen rekening houden met koude temperaturen

Voc stijgt bij lage temperaturen.

Hierdoor kan een MPPT overbelast raken.

Een te kleine MPPT kiezen

Een te kleine laadregelaar beperkt de opbrengst van de zonnepanelen.

Geen uitbreidingsruimte reserveren

Veel installaties worden later uitgebreid met extra zonnepanelen.

Welke MPPT heb ik nodig?

Tot ongeveer 300Wp:

• SmartSolar 75/15

Tot ongeveer 450Wp:

• SmartSolar 100/20

Tot ongeveer 700Wp:

• SmartSolar 100/30

Tot ongeveer 1000Wp:

• SmartSolar 150/35

Tot ongeveer 1700Wp:

• SmartSolar 150/60

Grotere installaties:

• SmartSolar 250/70

• SmartSolar 250/85

• SmartSolar 250/100

Controleer altijd zowel de maximale spanning als de laadstroom.

Aanbevolen producten

Voor een complete zonne-installatie adviseren wij:

• Victron SmartSolar MPPT laadregelaars

• Victron SmartShunt

• Victron Cerbo GX

• Zonnekabel

• MC4 connectoren

• MIDI zekeringen

• LiFePO4 accu's

Veelgestelde vragen

Kan een MPPT te groot zijn?

Ja, maar dat is meestal geen probleem. Een grotere MPPT biedt vaak ruimte voor toekomstige uitbreiding.

Kan ik meerdere zonnepanelen op één MPPT aansluiten?

Ja. Zolang de maximale spanning en stroom niet worden overschreden.

Wat gebeurt er als ik de maximale spanning overschrijd?

Dit kan de MPPT permanent beschadigen. Controleer daarom altijd de Voc van de zonnepanelen.

Is een SmartSolar beter dan een BlueSolar?

Technisch zijn ze vergelijkbaar, maar SmartSolar modellen beschikken standaard over Bluetooth voor monitoring en configuratie.

Conclusie

Bij het kiezen van een Victron MPPT zijn vooral de open klem spanning (Voc), kortsluitstroom (Isc), paneelconfiguratie en accuspanning van belang. Het aantal Wattpiek alleen is niet voldoende om een juiste keuze te maken.

Door voldoende veiligheidsmarge aan te houden en rekening te houden met toekomstige uitbreidingen kiest u een MPPT die jarenlang betrouwbaar functioneert. Voor de meeste moderne installaties zijn Victron SmartSolar laadregelaars de meest flexibele en toekomstbestendige oplossing.
