Wat is een SmartShunt?

De Victron SmartShunt is een geavanceerde batterijmonitor zonder display.

De SmartShunt wordt in de minleiding van de accu geplaatst en meet alle stroom die de accu in- en uitgaat.

Via Bluetooth kunnen alle gegevens worden bekeken in de VictronConnect app.

De SmartShunt is daarmee een modern alternatief voor traditionele batterijmonitors met een los scherm.

Waarom is accuspanning alleen onvoldoende?

Veel mensen controleren hun accu met een voltmeter.

Dat lijkt logisch, maar accuspanning vertelt slechts een deel van het verhaal.

De spanning van een accu wordt beïnvloed door:

• Belasting

• Temperatuur

• Laadstroom

• Rusttijd

• Type accu

Daardoor kan een accu tijdelijk een hoge spanning tonen terwijl de werkelijke capaciteit veel lager is.

Voorbeeld: LiFePO4 accu

Een LiFePO4 accu blijft gedurende een groot deel van zijn ontlading vrijwel dezelfde spanning houden.

Voorbeeld:

100% geladen:

13,4V

70% geladen:

13,2V

40% geladen:

13,1V

20% geladen:

12,9V

De spanning verandert nauwelijks.

Daardoor is het vrijwel onmogelijk om de resterende capaciteit nauwkeurig te bepalen op basis van spanning alleen.

Wat is State of Charge (SOC)?

SOC staat voor:

State of Charge

Dit geeft aan hoeveel energie nog beschikbaar is in de accu.

Vergelijk het met de brandstofmeter van een auto.

Voorbeeld:

100% SOC

Accu volledig geladen

50% SOC

Ongeveer de helft van de energie beschikbaar

10% SOC

Accu bijna leeg

De SmartShunt berekent dit continu.

Hoe berekent de SmartShunt SOC?

De SmartShunt gebruikt een methode die bekend staat als:

Coulomb counting

Hierbij wordt alle stroom die de accu binnenkomt en verlaat geregistreerd.

Daardoor ontstaat een veel nauwkeuriger beeld van de accustatus dan met spanningsmetingen alleen.

Voorbeeld:

Accu:

200Ah

Verbruik:

20A gedurende 5 uur

Verbruikte capaciteit:

100Ah

De SmartShunt weet dan dat ongeveer 50% van de capaciteit is gebruikt.

Waarom is een batterijmonitor belangrijk?

Een batterijmonitor helpt om:

• Diepontlading te voorkomen

• Laadproblemen te herkennen

• Verbruik inzichtelijk te maken

• Acculevensduur te verlengen

• Storingen sneller op te sporen

Vooral bij lithiumsystemen is dit zeer waardevol.

Bluetooth monitoring

Een groot voordeel van de SmartShunt is de ingebouwde Bluetooth verbinding.

Met de gratis VictronConnect app kunnen gegevens realtime worden bekeken.

Beschikbare informatie:

• Accuspanning

• Stroomverbruik

• Laadstroom

• State of Charge

• Vermogen in Watt

• Historische gegevens

Hierdoor is geen apart display noodzakelijk.

VictronConnect app

Via de app kunnen onder andere worden bekeken:

• Huidig stroomverbruik

• Accustatus

• Verbruik per dag

• Diepste ontlading

• Aantal cycli

• Historische prestaties

Dit maakt de SmartShunt bijzonder populair bij camper- en booteigenaren.

Praktijkvoorbeeld: Camper

Installatie:

• 200Ah LiFePO4 accu

• Koelkast

• Verlichting

• Omvormer

Zonder batterijmonitor is moeilijk te bepalen hoeveel capaciteit nog beschikbaar is.

Met een SmartShunt kan direct worden gezien:

• Huidige SOC

• Verbruik per uur

• Resterende gebruiksduur

Praktijkvoorbeeld: Off-grid systeem

Installatie:

• 24V accubank

• Zonnepanelen

• MPPT laadregelaar

Met de SmartShunt kan exact worden gecontroleerd:

• Hoeveel energie de zonnepanelen leveren

• Hoeveel energie wordt verbruikt

• Of de accu volledig wordt geladen

Installatie van een SmartShunt

De SmartShunt wordt altijd geplaatst in de negatieve accukabel.

Vrijwel alle verbruikers en laadbronnen moeten achter de shunt worden aangesloten.

Daardoor kan alle stroom worden gemeten.

Vereenvoudigd schema:

Accu (-)

↓

SmartShunt

↓

Verbruikers en laders

Wanneer stroom buiten de shunt om loopt, worden de metingen onnauwkeurig.

Welke SmartShunt heb ik nodig?

Victron levert verschillende uitvoeringen.

SmartShunt 300A

Geschikt voor:

• Kleine campers

• Boten

• Kleinere zonne-installaties

Typisch vermogen:

Tot ongeveer 3000W bij 12V

SmartShunt 500A

De meest verkochte uitvoering.

Geschikt voor:

• Grote campers

• Off-grid systemen

• MultiPlus installaties

Typisch vermogen:

Tot ongeveer 6000W bij 12V

Voor de meeste installaties is dit model de beste keuze.

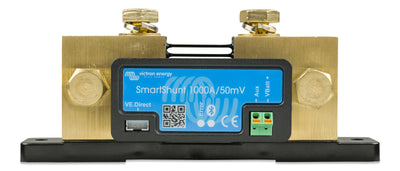

SmartShunt 1000A

Geschikt voor:

• Grote energieopslagsystemen

• ESS-installaties

• Industriële toepassingen

Wordt meestal toegepast bij grotere accubanken en hoge vermogens.

SmartShunt of BMV-712?

Beide producten meten vrijwel hetzelfde.

Het verschil zit voornamelijk in de bediening.

SmartShunt

• Bluetooth standaard

• Geen display

• Compact

• Lagere aanschafprijs

BMV-712

• Bluetooth standaard

• Fysiek display

• Bediening via voorpaneel

Voor nieuwe installaties wordt tegenwoordig vaak gekozen voor de SmartShunt.

Veelgemaakte fouten

Alleen naar spanning kijken

De spanning van een accu vertelt niet altijd hoeveel energie nog beschikbaar is.

Verbruikers buiten de shunt aansluiten

Hierdoor worden metingen onjuist.

Verkeerde accucapaciteit instellen

De SmartShunt moet worden geconfigureerd met de juiste accucapaciteit.

Geen synchronisatie uitvoeren

Na installatie moet de monitor correct worden gesynchroniseerd voor een nauwkeurige SOC-berekening.

Wanneer is een SmartShunt onmisbaar?

Een SmartShunt wordt sterk aanbevolen voor:

• LiFePO4 accu's

• Off-grid systemen

• Campers

• Boten

• Thuisbatterijen

• Victron ESS installaties

Bij deze systemen is nauwkeurige monitoring essentieel.

Aanbevolen producten

Voor een complete Victron installatie adviseren wij:

• Victron SmartShunt 300A

• Victron SmartShunt 500A

• Victron SmartShunt 1000A

• Victron SmartSolar MPPT

• Victron MultiPlus-II

• Victron Cerbo GX

• Victron BatteryProtect

Veelgestelde vragen

Heb ik een SmartShunt nodig bij een LiFePO4 accu?

Ja, dit wordt sterk aanbevolen. De accuspanning van lithiumaccu's geeft slechts beperkt inzicht in de werkelijke resterende capaciteit.

Werkt de SmartShunt zonder internet?

Ja. Bluetooth werkt lokaal via de VictronConnect app.

Kan ik meerdere accu's monitoren?

Ja, mits ze onderdeel zijn van dezelfde accubank.

Is een SmartShunt nauwkeuriger dan een voltmeter?

Ja. De SmartShunt berekent actief de resterende capaciteit en biedt veel meer informatie dan alleen een spanningsmeting.

Conclusie

De Victron SmartShunt is één van de meest waardevolle upgrades voor iedere accu-installatie. Door nauwkeurig te meten hoeveel energie daadwerkelijk wordt geladen en verbruikt, ontstaat een betrouwbaar beeld van de accustatus.

Vooral bij LiFePO4 accu's, off-grid systemen, campers en energieopslaginstallaties biedt een SmartShunt veel meer inzicht dan een eenvoudige spanningsmeting. Dankzij Bluetooth, de VictronConnect app en uitgebreide historische gegevens wordt energiebeheer eenvoudiger, nauwkeuriger en betrouwbaarder.
